5英寸SSD1963控制TFT带触摸显示模块

　　在工业控制终端、小型嵌入式检测设备、手持调试机具的开发场景中，显示交互模块的选型往往直接决定整机的人机交互效率与结构适配难度，这款5英寸TFT显示模块的三维结构还原，正是面向这类选型与结构适配需求完成的建模工作。从实际工程应用角度看，这类带SSD1963控制芯片的显示模组，核心用途是为MCU主控的嵌入式设备提供可视化输出通道，同时可选配的电容或电阻触摸层，可直接替代实体按键完成参数设置、状态切换、数据点选等交互操作，省去外接输入器件的结构空间与布线成本。模块本身集成了8080/6800并行接口，可直接匹配主流8位/16位MCU的总线时序，板载的micro SD卡插槽可脱离主控存储字库、界面素材与离线日志，

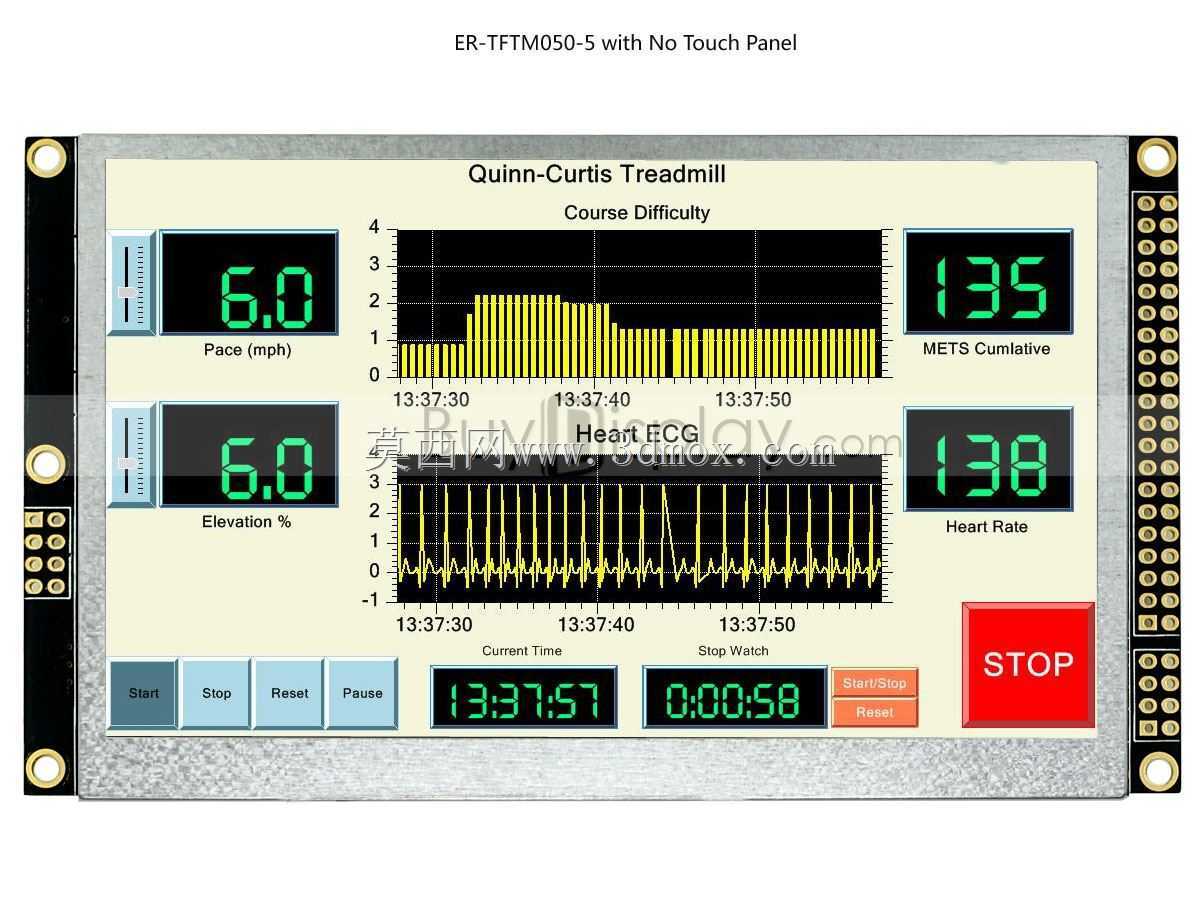

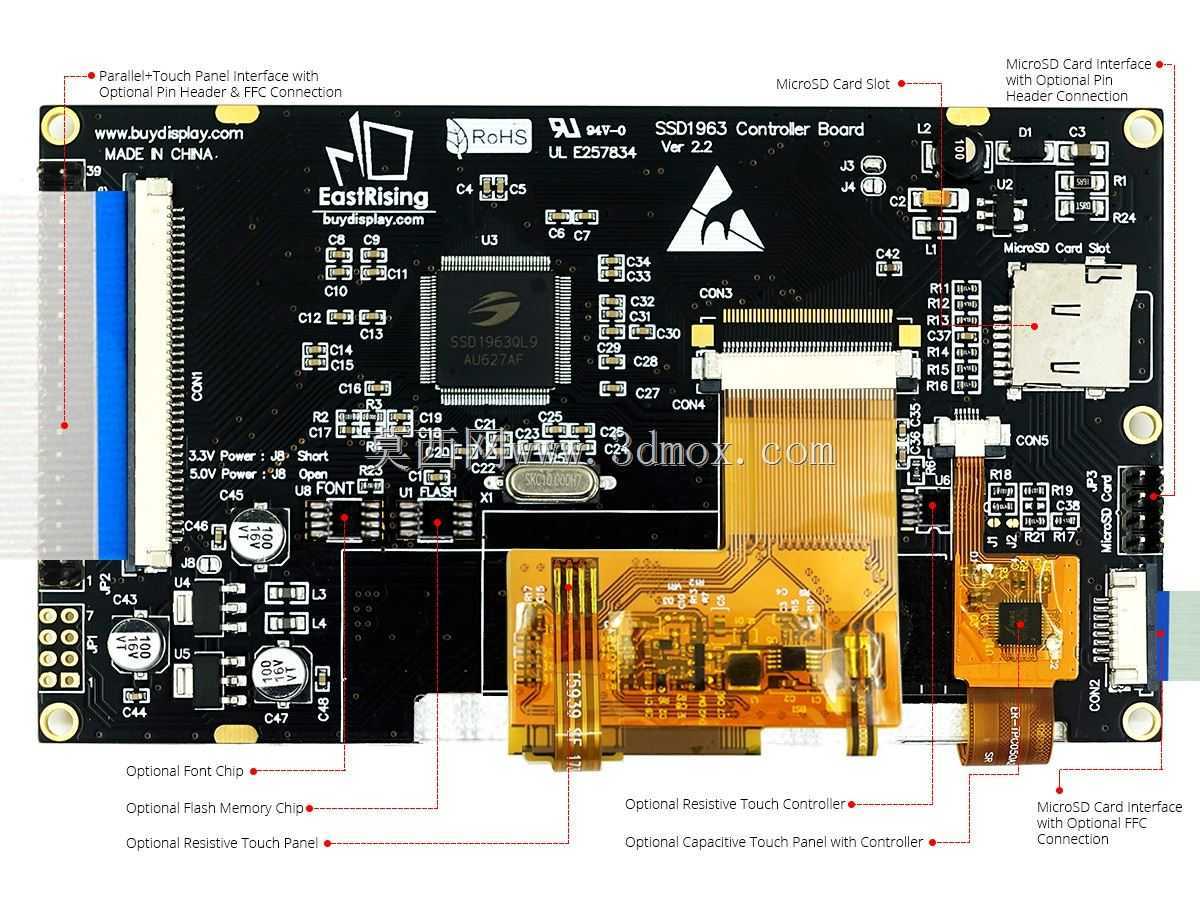

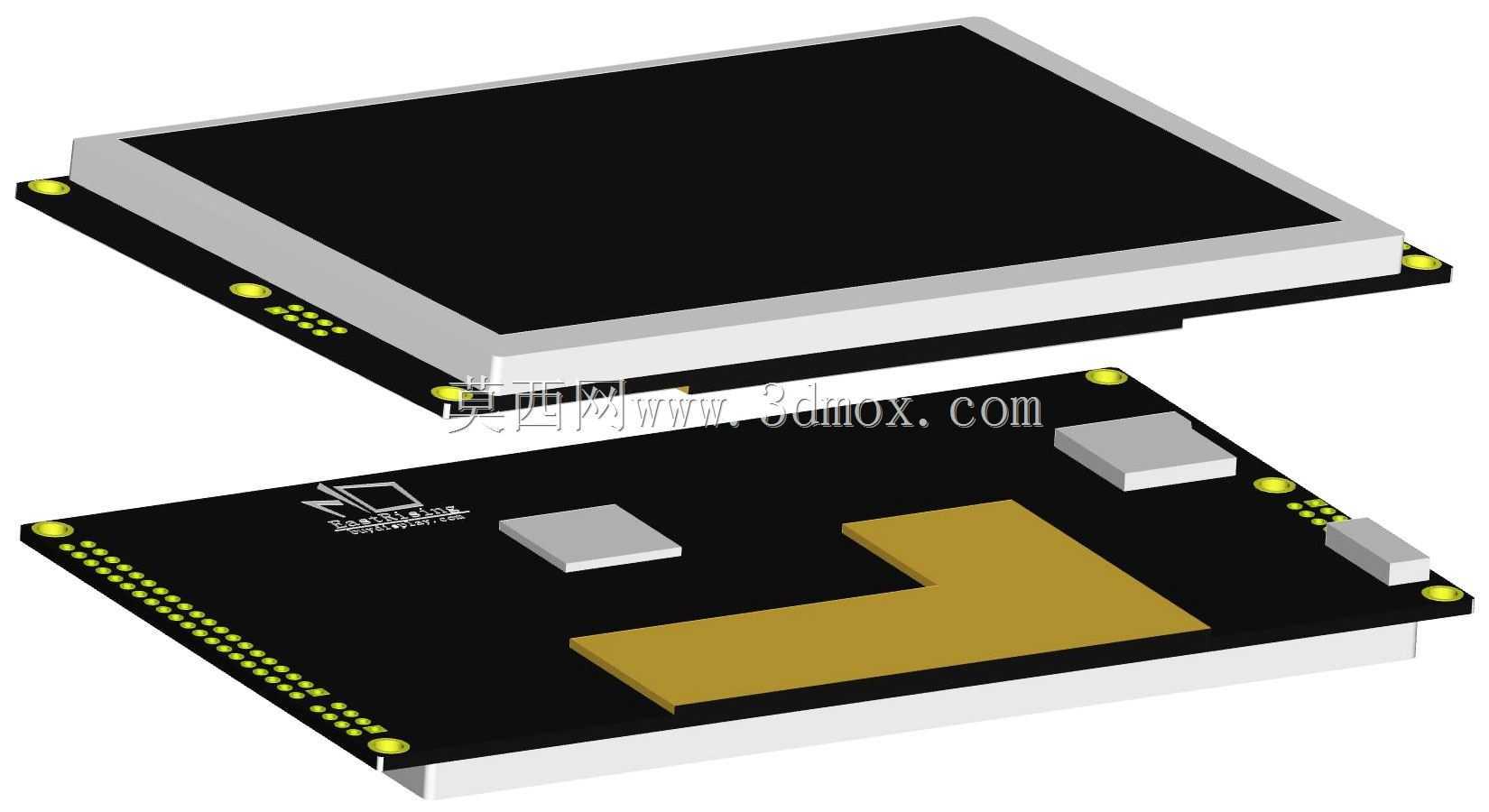

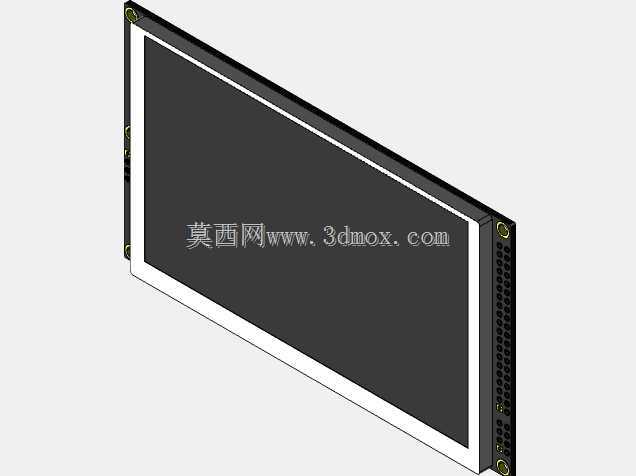

　　板载闪存则能固化常用UI资源，减少主控的运行内存占用，这些板载功能的布局在三维模型中都做了精准还原，结构设计时可直接参考元件高度做壳体避位。建模过程中优先保证了安装边界的准确性，模块整体采用板载屏一体化设计，屏幕显示区域的黑边宽度、PCB板的外延尺寸、板边定位孔的位置与孔径都按照实物1:1还原，四角的安装焊盘既可以做排针插接固定，也可以通过铜柱配合螺丝完成刚性固定，设计外壳时只需在屏幕对应位置开出匹配显示区域的视窗，视窗边缘做0.3-0.5mm的压边即可遮挡屏幕黑边，无需额外做屏幕固定压条。PCB背面的凸起元件包括主控芯片、电源管理器件、存储芯片与触摸控制IC，模型中还原了这些元件的实际高度与占位，

　　设计后壳时可根据这些元件的最高位置预留0.8mm以上的安全间隙，避免装配时元件受压损坏。对于需要做前面板嵌入式安装的场景，模型中PCB板的厚度、屏幕与PCB的叠层高度都做了精准标注，可直接在前面板上铣出对应深度的沉台，将模块从后侧嵌入后通过卡扣或者螺丝从背面锁紧，无需额外设计固定支架。在手持设备的应用场景中，这类模块的厚度控制直接影响整机握持手感，模型还原的整体叠层厚度可帮助结构工程师提前评估握把区域的厚度冗余，在布线空间足够的前提下可将主控板与显示模块平行叠放，进一步压缩整机厚度。另外板边的排针引脚位置在模型中也做了对应标识，结构设计时可提前预留排线或者排针的走线路径，避免装配时出现排线与壳体筋位干涉的问题。
