医用呼吸支持用空气处理控制装置

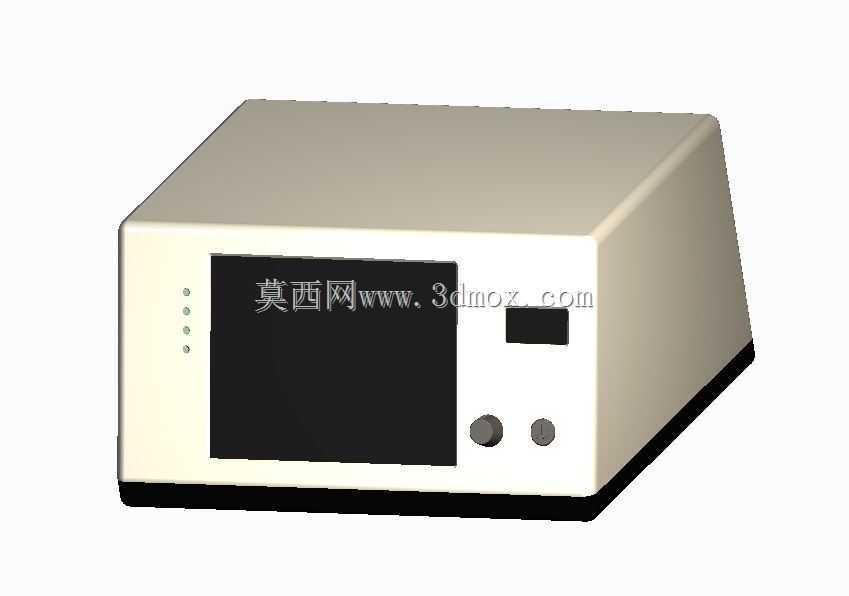

　　这款装置主要面向临床呼吸支持场景的气源处理与参数管控环节，可作为有创、无创呼吸机的配套气源处理单元，也可集成到小型制氧呼吸一体机的主机结构中，适配急诊、ICU、基层诊疗机构的呼吸支持设备配套需求。从结构设计逻辑来看，整体采用台式方正壳体布局，外壳采用1.2mm冷轧钢板折弯拼接成型，底部设置3mm厚橡胶减震垫脚，放置在常规医疗设备台面上时，可抵消内部气路元件工作产生的微幅振动，避免震动传导至台面影响周边监护设备运行；壳体前面板做了5°仰角倾斜处理，医护人员在站立操作时可无遮挡观察屏幕参数，无需刻意俯身调整视角。前面板布局遵循临床操作的人机工程逻辑，左侧竖向排布的状态指示灯分别对应电源、气源压力、氧浓度超限、故障报警四类状态，

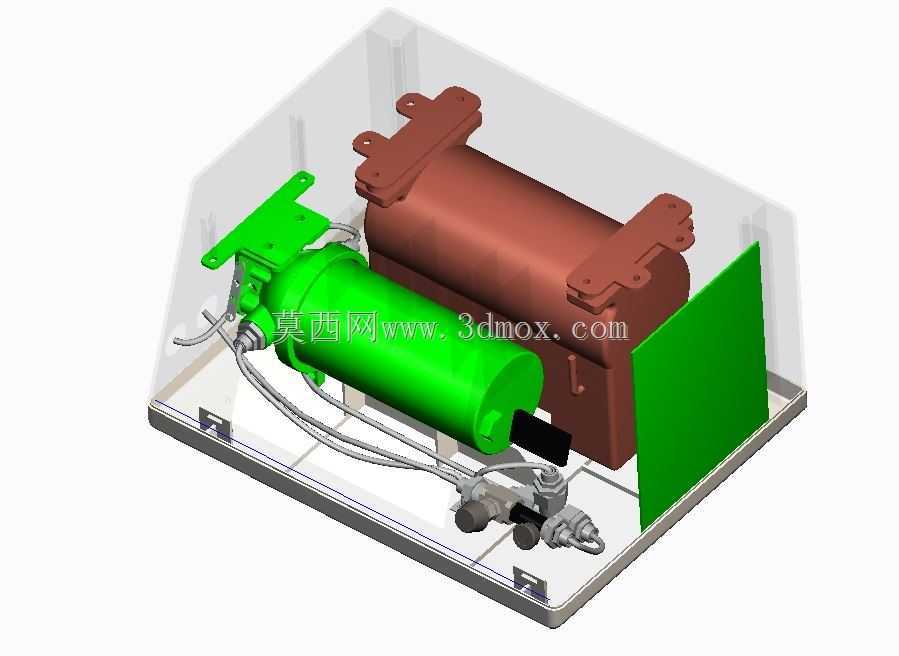

　　指示灯采用磨砂透光材质，避免强光直射造成眩目；中部为参数显示屏安装位，屏幕下方预留两个实体按键，分别用于参数确认与消音操作，按键采用直径12mm的圆形硅胶按键，按压行程1.5mm，戴医用手套操作时也能获得清晰的按压反馈；右侧预留小尺寸方形窗口用于安装流量或压力的实体显示表头，方便在屏幕故障时快速读取核心参数。气路设计层面，装置内置静音空气压缩单元，可稳定输出150L/min流量、400Kpa压力的压缩空气，氧浓度调节通过比例阀与气体流量计协同控制，氧浓度调节范围覆盖21%-100%，满足不同病情患者的给氧需求；气路中集成低压传感监测单元，可实时监测输出气体压力，测量上限为200L/min，同时配置过载保护结构，

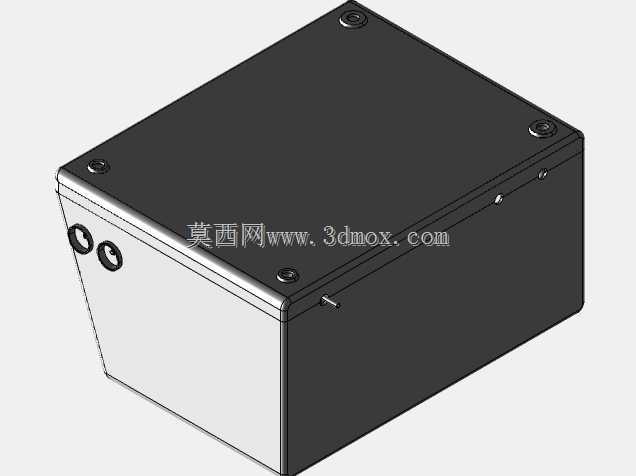

　　过载触发阈值为100psi，传感监测精度可达±0.3%，可精准捕捉气路压力的微小波动，避免压力异常损伤患者气道；气路末端配置空气精密过滤器，可过滤压缩空气中的油雾、杂质与微生物，输出符合医用呼吸标准的洁净气体。安装边界方面，装置整体宽度控制在320mm以内，深度280mm，高度150mm，可直接放置在标准医疗设备层架上，背部预留标准壁挂孔位，也可通过支架固定在设备吊塔侧面，背部的气路接口采用统一的医用标准快插接头，可快速对接呼吸机主机或中心供气系统，无需额外加工转换接头。
