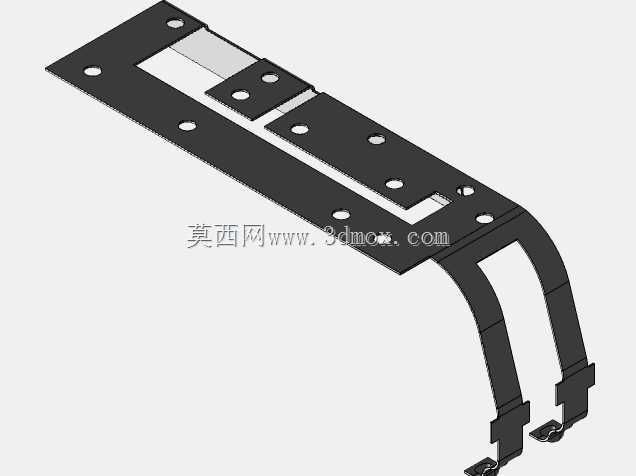

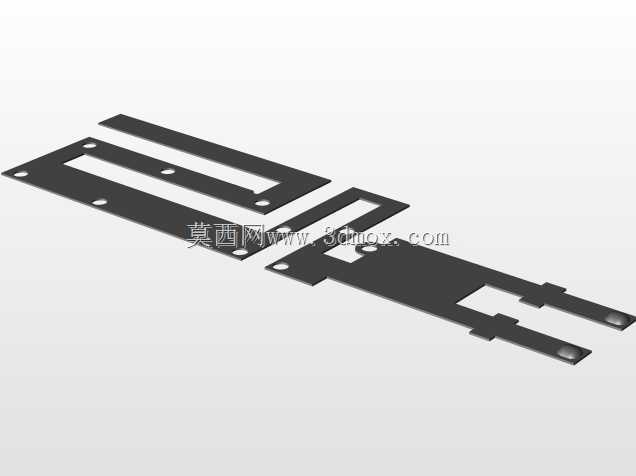

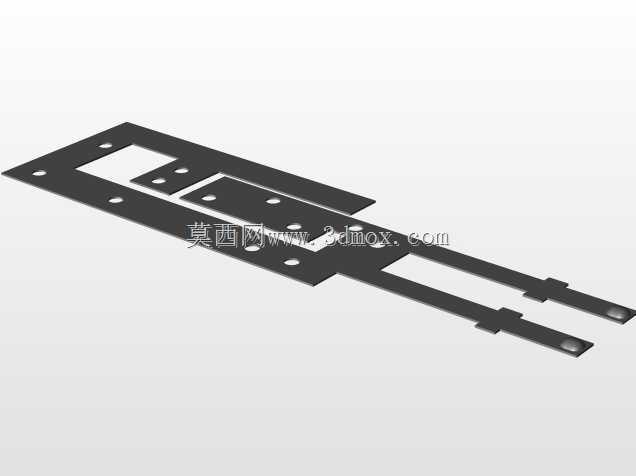

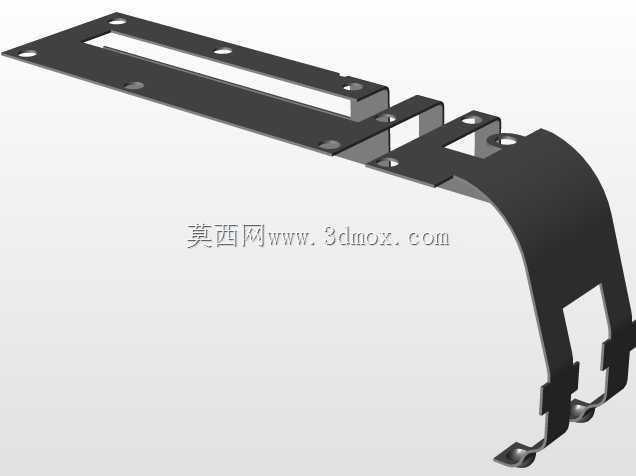

半硬磷铜材质传感器用冲压端子结构

　　这类冲压端子主要应用在精密传感检测设备的内部信号传输链路中，作为传感核心元件与后端信号处理电路之间的导电连接载体，承担着稳定传输微弱电信号、保障传感检测精度的核心作用，常见于工业位移传感器、压力传感器、光电类传感模组的内部装配场景，需要在设备长期运行的振动、温变环境下保持接触可靠性，避免信号传输中断或接触电阻波动影响检测数据准确性。从结构设计来看，该零件采用0.15mm厚度的半硬磷铜带作为基材，兼顾了冲压成型的延展性与装配使用所需的结构刚度，主体长条安装板区域预留了多组规则排布的安装定位孔，可直接通过螺丝或热熔柱固定在传感器内部的塑胶基座上，安装孔的位置公差控制在±0.02mm范围内，能保证装配后端子接触端与传感元件的对位精度，

　　避免装配偏移导致的接触不良。端子尾部延伸出的两组平行弹性臂是核心功能区域，臂身经过多道弯曲、滚压成型工序，末端的接触端经过冲压整形，具备合适的接触正压力，既可以保证与对接焊盘或触点的可靠贴合，又不会因压力过大刮伤对接元件的表面镀层。设计过程中针对冲压工序的材料流动性做了专门优化，主体板身的镂空槽结构既减轻了零件整体重量，又为冲压过程中的材料变形预留了缓冲空间，避免成型过程中出现材料撕裂、翘曲超差的问题，同时镂空区域也能适配传感器内部其他元件的避让需求，压缩整体模组的装配空间。表面镀镍处理兼顾了导电性能与防氧化能力，能在常规工业环境下长期使用不出现锈蚀导致的接触电阻升高，零件的所有冲压剪切边缘都经过去毛刺处理，

　　不会在装配过程中划伤内部导线或其他塑胶零件，弹性臂的弯折半径经过反复校核，既保证了足够的弹性形变行程，又避免弯折半径过小导致的材料应力集中，提升零件的长期插拔使用寿命。在实际装配场景中，该端子的安装边界完全适配主流小型化传感器的内部腔体尺寸，不需要额外调整其他元件的布局即可直接替换同规格的老旧端子，弹性臂的形变量设计覆盖了±0.3mm的装配公差范围，能吸收基座注塑成型带来的尺寸偏差，降低整机组装的对位难度，提升生产装配效率。
