SUS304材质传感器金属屏蔽顶盖结构

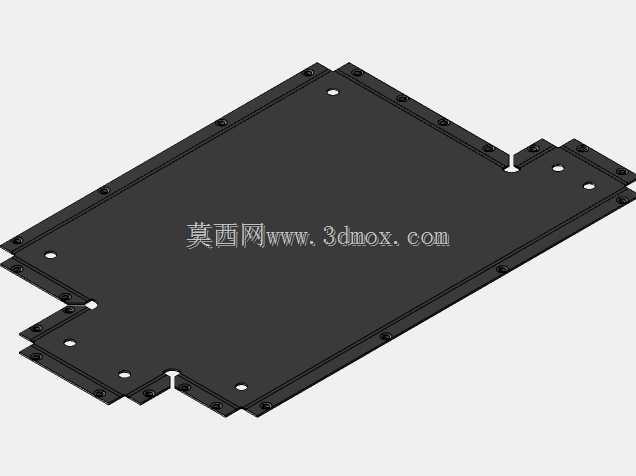

　　这款屏蔽顶盖主要面向精密传感检测类设备的电磁防护场景，在工业现场存在变频驱动、高压通断、无线通讯信号干扰的工况下，为内部敏感传感元件提供连续的电磁屏蔽通路，避免外部杂散电磁信号耦合进入传感回路造成检测数值漂移、信号误触发等问题。从结构设计来看，整体采用薄板冲压成型思路，基材选用SUS304不锈钢，依靠材料本身的低磁阻特性实现电磁屏蔽效能，同时兼顾户外或工业潮湿环境下的防锈耐蚀能力，无需额外表面涂装即可满足多数常规工况的使用要求。外形上整体为不规则矩形平板结构，边缘根据适配的传感器壳体轮廓做了切角避让，避免与壳体上的外接连接器、安装凸台产生装配干涉；板体边缘均匀排布的安装孔位，孔位公差按照IT12级冲压精度设计，可直接适配M2.

　　5规格的自攻螺丝或者标准铜柱，装配时无需二次扩孔即可快速对位锁紧，安装后板体与壳体基座的贴合缝隙控制在0.1mm以内，尽可能减少屏蔽缝隙造成的电磁泄漏。板体上预留的两处缺口结构，分别对应传感器内部排线的出线位与壳体定位凸台的卡接位，缺口边缘做了R0.3的圆角处理，避免冲压锐边割伤内部排线绝缘层，同时也能消除应力集中点，降低长期受振动工况下出现裂纹的风险。设计过程中针对板体的刚度做了优化，在不增加板材厚度的前提下，通过边缘微翻边结构提升整体平面刚度，避免薄板受紧固力作用出现中部拱起的变形问题，保证屏蔽面的平整贴合；成型工艺上采用多工位级进模完成落料、冲孔、切角、微翻边的工序，所有成型特征的拔模角度控制在1°以内，既满足冲压脱模要求，

　　也不会影响装配后的贴合精度。在实际选型适配时，需要注意该顶盖的安装边界尺寸，整体长宽方向的最大轮廓需与传感器基座的安装面完全匹配，安装孔的中心距偏差需控制在±0.05mm范围内，避免出现孔位错位无法装配的问题；对于存在强振动冲击的使用场景，可在安装孔位增加平垫分散紧固压力，防止长期振动下螺丝松动造成屏蔽效能下降。
