传感器配套金属屏蔽底框结构件

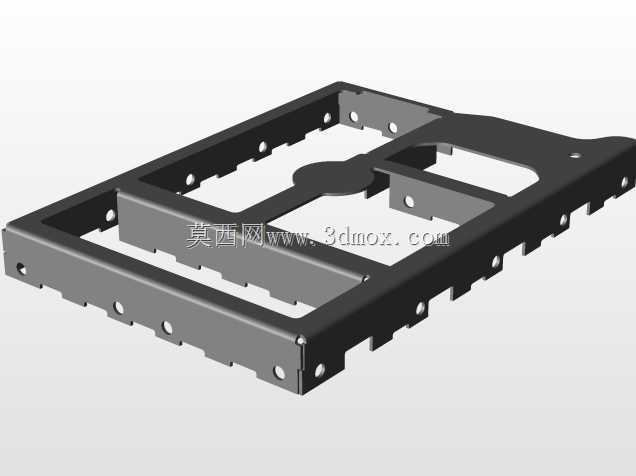

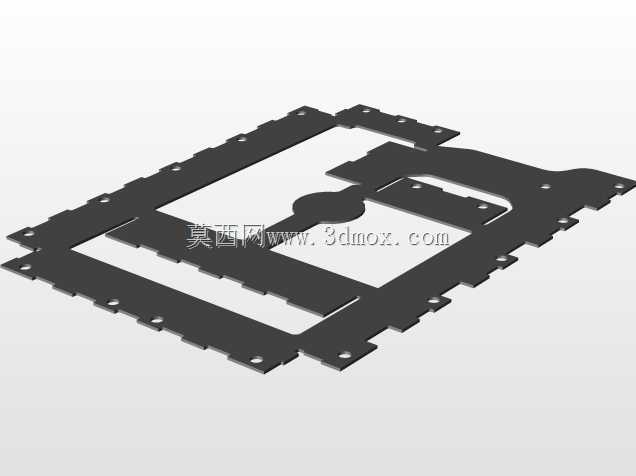

　　在工业传感检测场景中，这类金属屏蔽底框是精密传感器封装环节的核心结构配件，主要作用是为内部敏感传感元件提供物理防护与电磁屏蔽屏障，避免外界杂散电磁信号干扰传感单元的信号采集精度，同时抵御装配、使用过程中的外力磕碰、粉尘侵入对内部元件造成的损伤。从结构设计来看，整体采用框型镂空布局，在保证结构刚性的前提下尽可能压缩整体重量，框体边缘均匀排布的定位孔，对应传感器壳体上的预装凸点，装配时可直接卡合定位，无需额外设计复杂的定位工装，能大幅提升产线装配效率。侧壁的分段式缺口结构，一方面是为内部传感模组的走线、外接连接器预留出线空间，避免线束被框体挤压造成信号传输中断，另一方面也能在冲压成型时释放板材内应力，减少折弯工序后的零件回弹变形量，

　　保证成品的尺寸公差控制在装配允许范围内。设计阶段优先考虑了量产加工的工艺可行性，整体结构没有复杂的曲面特征，所有折弯边的圆角半径都匹配常规冲压模具的参数要求，无需开发特殊成型刀具就能完成批量生产，框体中间的加强筋结构，是在不增加板材厚度的前提下提升整体抗形变能力的设计，当底框随传感器安装在存在小幅振动的工业设备上时，加强筋可以分散振动带来的应力，避免框体长期受振出现连接孔位开裂、结构变形的问题。安装边界方面，框体的整体外形尺寸完全匹配对应规格传感器的内部安装腔体，所有安装孔的孔位同轴度公差控制在0.05mm以内，装配后框体与传感器外壳之间不存在多余间隙，能形成连续的电磁屏蔽通路，避免出现电磁泄漏的缝隙。表面处理采用亚光镀层工艺，

　　除了提升金属件的防锈耐蚀能力，也能避免光亮镀层产生的反光干扰光学类传感元件的正常工作，镀层厚度控制在合理区间，不会因为镀层过厚造成装配尺寸超差，也不会因为镀层过薄影响屏蔽效能与防腐蚀性能。这类屏蔽底框不仅适用于常规工业压力、位置传感器的封装，在小型通讯传感模组、精密检测探头的结构设计中也能适配，结构上的通用化设计可以减少同类型配件的重复开模成本，提升零部件的通用互换性。
