电子设备用金属屏蔽顶框结构设计

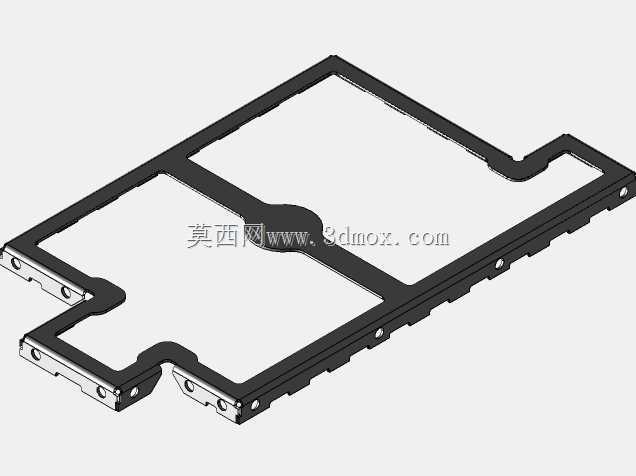

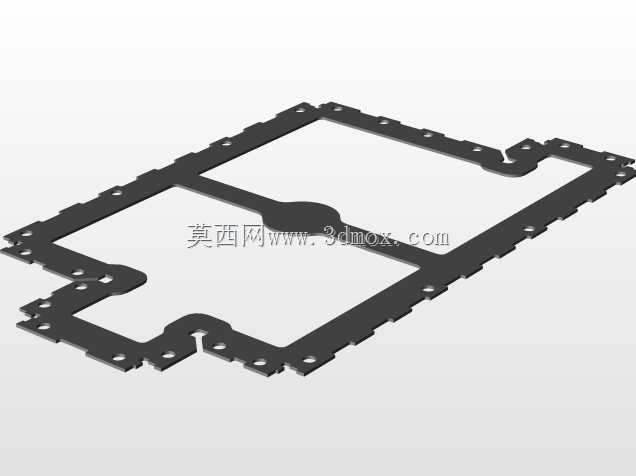

　　在消费电子、通讯传感模块的硬件结构设计中，电磁屏蔽结构是保障信号传输稳定性、避免内部元器件受外界电磁干扰的核心部件，这款金属屏蔽顶框正是针对板载传感模块、小型通讯单元的屏蔽防护需求开发的结构件。从实际装配场景来看，该构件主要适配PCB板上的敏感信号电路区域，通过扣合安装在对应电路模块的上方，与配套的底盖、侧围屏蔽结构共同形成闭合的电磁屏蔽腔体，阻断外界杂散电磁信号对内部传感元件的干扰，同时也能避免内部电路工作时产生的电磁辐射向外泄漏，满足电子设备的电磁兼容性要求。从结构设计思路上，这款顶框采用薄金属板材成型，整体为带异形避让缺口的框型结构，并非完整的封闭盖板，框体内部设置有横向的加强筋条，

　　既能够在有限的材料厚度下提升整体结构的抗形变能力，避免在装配、受外力挤压时出现弯折变形，也能为内部不同高度的元器件预留出对应的避让空间，框体边缘设置有多个定位卡扣与安装孔位，安装时可直接通过卡扣卡接在PCB板对应的固定位上，配合孔位的定位销实现快速装配，无需额外的复杂紧固件，能够适配自动化产线的快速组装需求。在成型工艺上，该构件通过多道冲压工序完成外形落料、弯折成型，边缘的安装卡扣、定位缺口均通过精密冲压一次成型，保证各安装位的尺寸公差控制在装配允许范围内，表面做亚光镀层处理，既能够提升金属基材的抗氧化、耐腐蚀能力，也能避免表面反光对后续组装工序的视觉定位造成干扰。从安装边界来看，

　　框体的整体外轮廓完全匹配对应PCB模块的屏蔽区域尺寸，边缘的弯折边高度严格匹配内部元器件的最高高度，既不会因为高度不足导致元器件与框体接触短路，也不会因为高度过高占用过多的设备内部堆叠空间，框体上预留的异形缺口专门对应板上的接口、高元件位，安装后不会干涉其他构件的装配，能够在紧凑的设备内部空间里实现最大化的屏蔽覆盖范围。在实际选型应用中，这类屏蔽顶框常被用在智能手机的传感模块、工业传感节点、小型无线通讯模组上，相比传统的一体式屏蔽罩，这种框型结构在保证屏蔽效能的前提下，能够减少材料用量，降低构件重量，同时更便于后期维修时对内部元器件的检测与更换，不需要完全拆除整个屏蔽结构即可完成部分元件的检修作业。
