数控机床铝合金安装基板结构设计

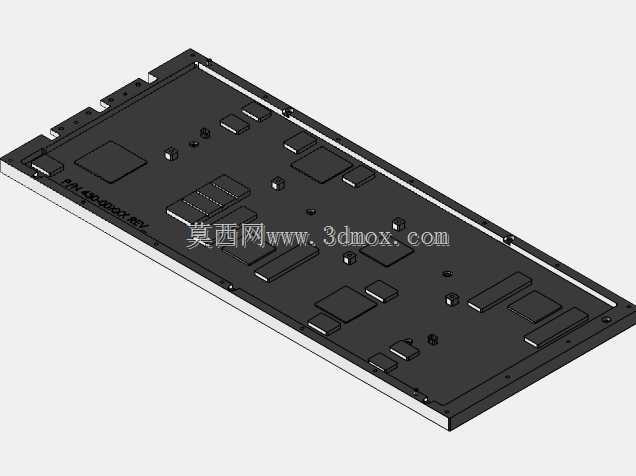

　　这款构件是数控机床上用于承载功能模块的安装基板，在机床电控舱、操作侧功能单元集成场景中应用广泛，主要作用是为各类传感元件、控制模块、线路接驳组件提供统一的安装基准，同时承担舱内结构分隔、电磁屏蔽辅助、布线规整的功能，是机床功能集成化设计中不可缺少的基础结构件。设计阶段首先明确了安装边界约束，基板整体采用长方薄板构型，边缘预留均匀分布的沉头安装孔位，可直接通过紧固件与机床舱体的预埋安装梁贴合固定，安装面平面度公差控制在0.1mm以内，避免基板装配后产生翘曲影响上部元件的安装精度。基板表面的凸台、凹槽结构完全匹配待安装元件的外形尺寸，不同深度的沉台用于嵌入不同厚度的功能模块，既可以降低元件装配后的整体突出高度，优化舱内空间利用率，

　　也能通过槽边的定位结构限制元件的横向窜动，减少机床运行过程中振动带来的元件移位风险。材料选用AL6061-T6铝合金，兼顾结构强度与轻量化需求，表面采用符合ASTM B733-04标准的化学镀镍处理，提升基材的耐磨性能与抗腐蚀能力，适配机床车间多切削液、多油污的复杂工作环境。加工工艺规划覆盖了从基材下料到最终成型的全流程，首先通过单点切削完成基材的粗加工去除大余量，再采用多点切削、铣削工艺完成各个凸台、槽位的成型加工，后续通过钻孔、拉削工艺完成安装孔、定位孔的精密加工，针对表面精度要求较高的安装基准面，通过多道研磨工序保证表面粗糙度与平面度要求，对于窄槽、异形孔等常规切削难以加工的位置，搭配超声波加工、磨料喷射加工完成细节处理，

　　涉及特殊轮廓与高精度微孔的位置，辅以电化学加工、电火花加工工艺完成成型，全程通过工艺参数管控减少加工变形，保证成品的尺寸一致性。基板上预留的多个小型安装柱位，用于固定线路固定座、小型传感元件，侧边的通长槽位用于布设内部连接线缆，避免线缆在舱内杂乱排布干扰其他部件运动，整体结构在满足所有元件安装需求的前提下，通过均匀的减重槽设计降低构件自重，同时保证基板的整体刚性，避免机床高速运行时基板产生共振影响上部元件的工作稳定性。
