龙门式铝型材框架数控铣削加工设备结构

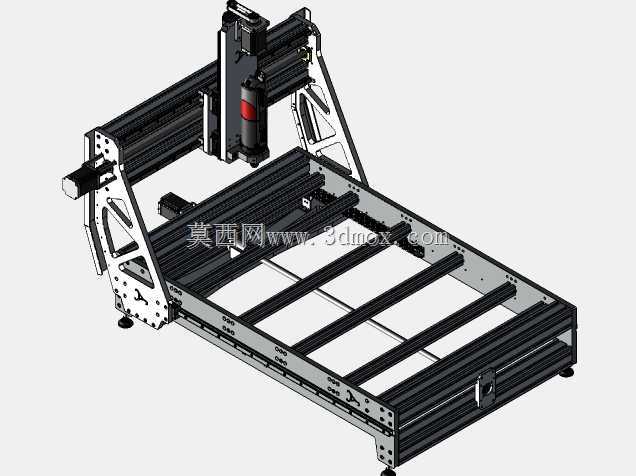

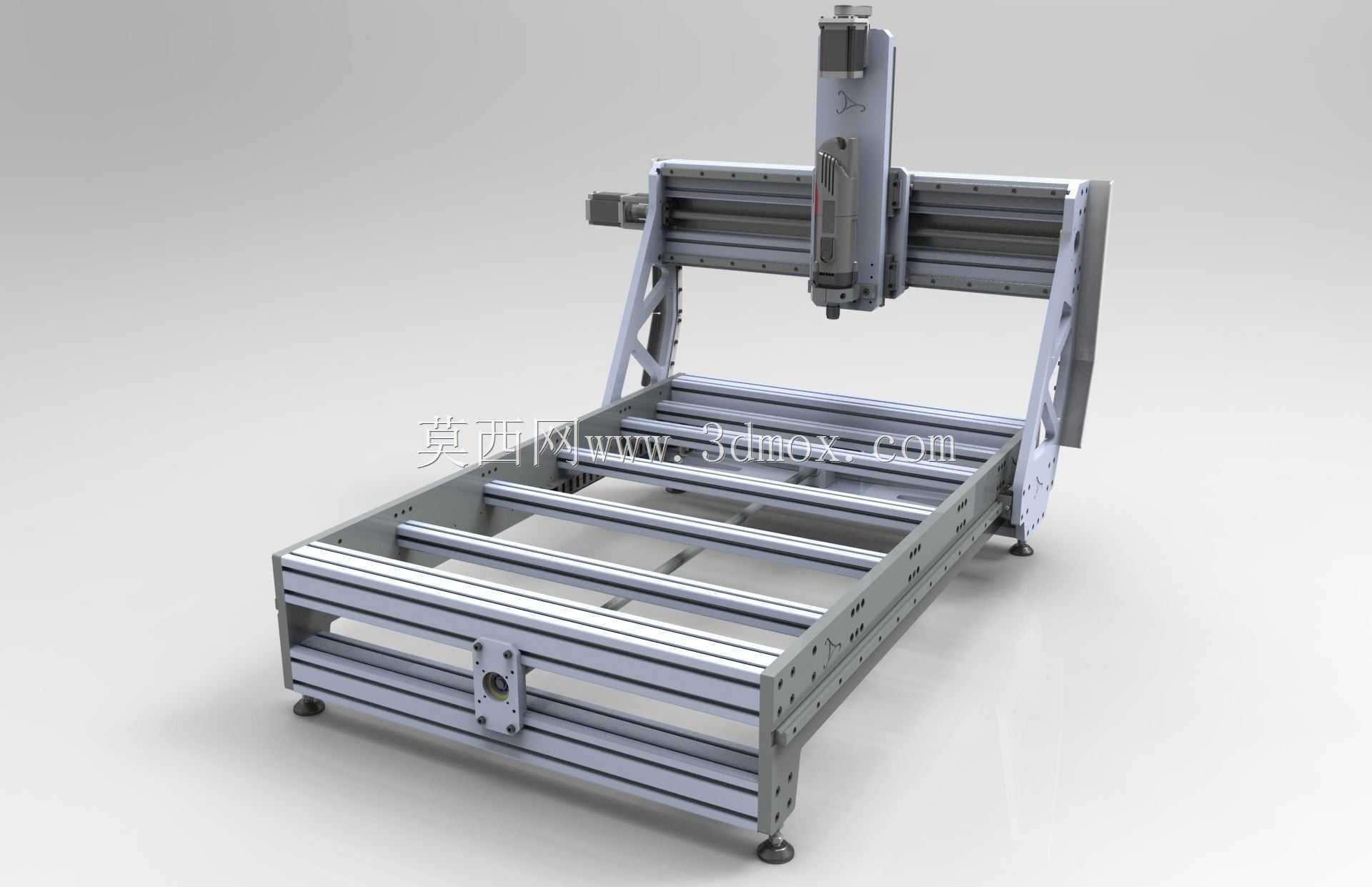

　　这款龙门架构的加工设备，核心面向小尺寸非金属、软金属的平面铣削、轮廓切割、钻孔攻丝作业场景，常见于个体加工工坊、教学实训车间、小型产品打样环节，可覆盖亚克力、PVC、密度板、薄铝板等常见工件的加工需求，无需大型工业机床的占地与配套成本，就能完成常规的二维轮廓加工工序。设备整体采用工业铝型材拼接作为主体机架，相比焊接钢架构，铝型材的T型槽设计可灵活调整各部件安装位置，后期改装拓展性更强，同时型材本身的平直度公差可控，组装时无需大型焊接工装就能保证基础框架的形位精度，机架底部配置可调脚杯，可在不平整的车间地面快速调平，避免加工时因机架倾斜导致的工件尺寸超差。工作台采用多根平行铝型材铺设的栅格结构，相比整块铸铁台面，

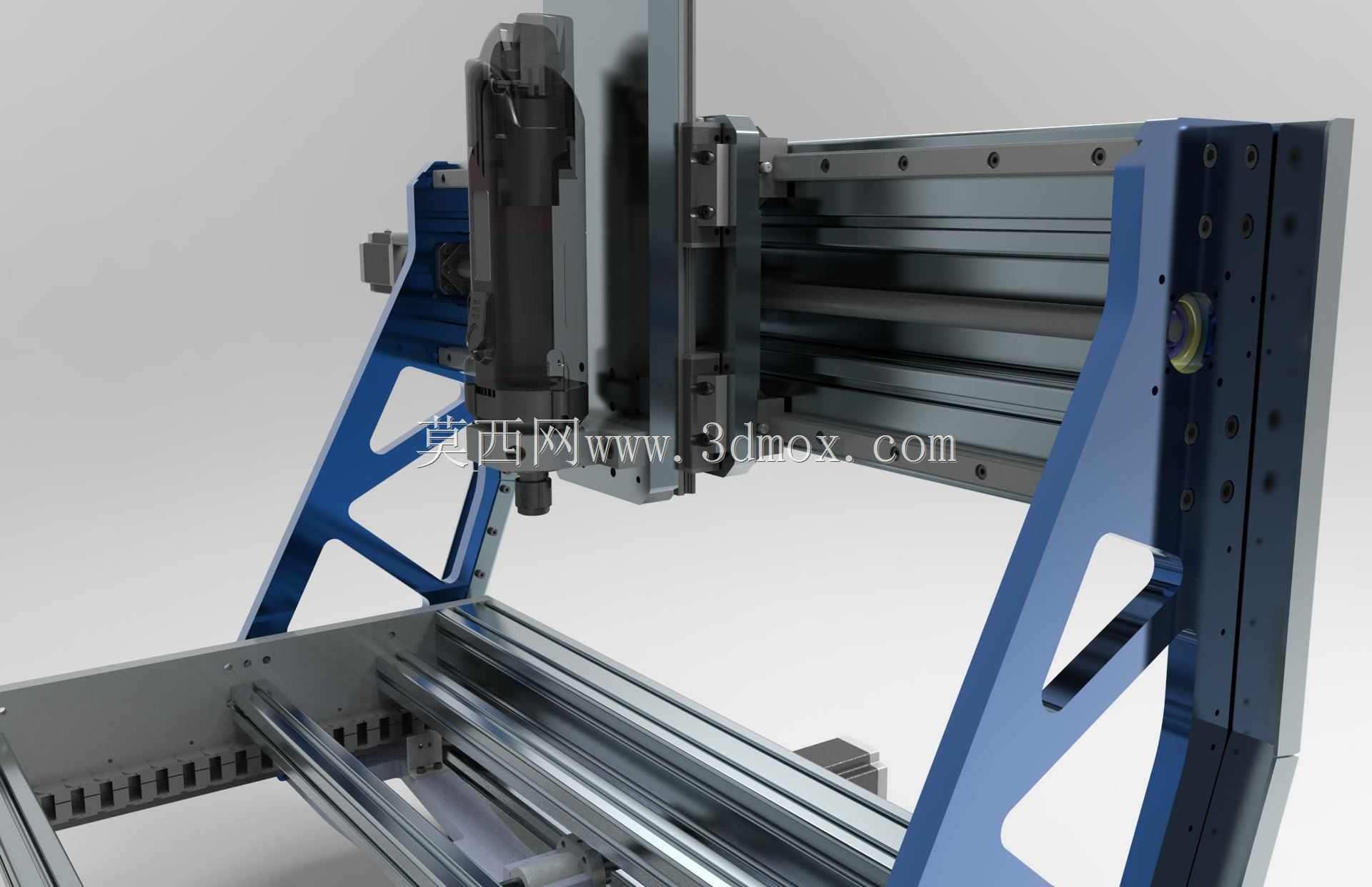

　　栅格结构预留了充足的排屑空间，加工产生的切屑可直接从型材间隙落下，不会堆积在加工区域影响刀具走刀，同时台面可搭配T型螺栓快速固定夹具、工件夹板，适配不同外形尺寸的工件装夹需求，工作台的有效加工边界覆盖常规小幅面工件的加工尺寸，可满足多数小批量零件的加工行程要求。龙门横梁部分同样采用铝型材搭建，搭载的Z轴滑台可实现主轴的上下进给，X、Y轴传动采用直线导轨搭配同步带或丝杠的传动组合，导轨安装面在组装时需通过百分表打表校准，保证全行程内的直线度公差控制在合理范围，避免走刀时出现爬行、卡顿影响加工表面质量。主轴部分采用高速风冷电主轴，可适配不同直径的铣刀、钻头，根据加工材质调整转速参数，主轴安装座预留了冷却管路、线缆的走线空间，

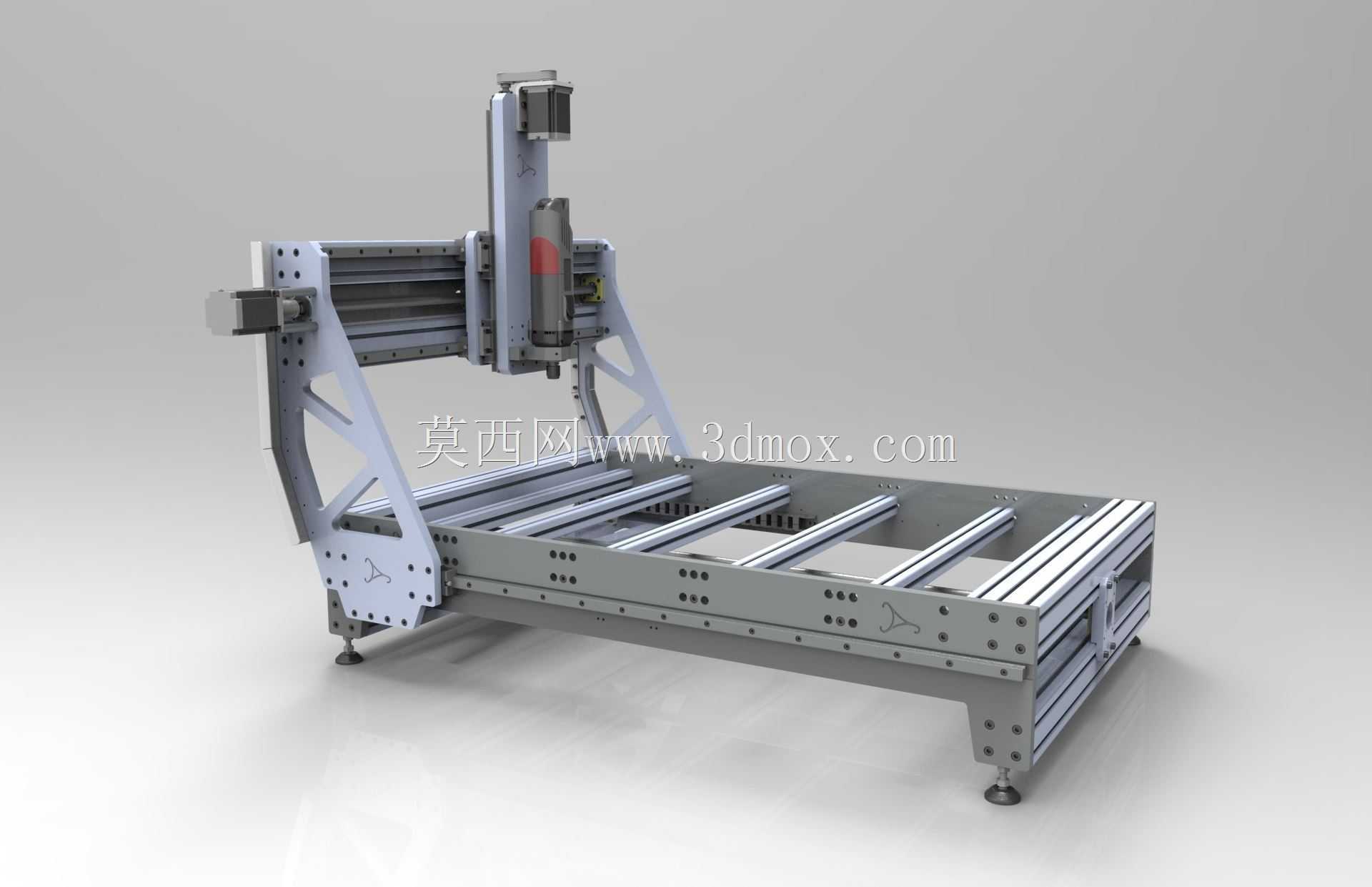

　　所有传动线缆均采用拖链收纳，避免设备往复运动时线缆被拉扯磨损。设计时优先考虑了组装便捷性，所有连接部位均采用标准螺栓紧固件，无需特殊定制的焊接件，普通机械装配人员即可完成整机组装，同时各轴的行程限位位置均预留了传感器安装位，可根据实际加工需求调整软、硬限位的触发位置，防止超程撞机。设备的两侧三角支撑结构是提升机架刚性的关键设计，可抵消主轴加工时产生的侧向切削力，避免龙门横梁在高速走刀时出现震颤，保证加工面的光洁度与尺寸精度，相比无侧撑的简易龙门结构，该设计可将加工时的机架形变量降低40%以上，适配更大的切削进给参数。
