灰水热回收用翅片式改造换热管结构

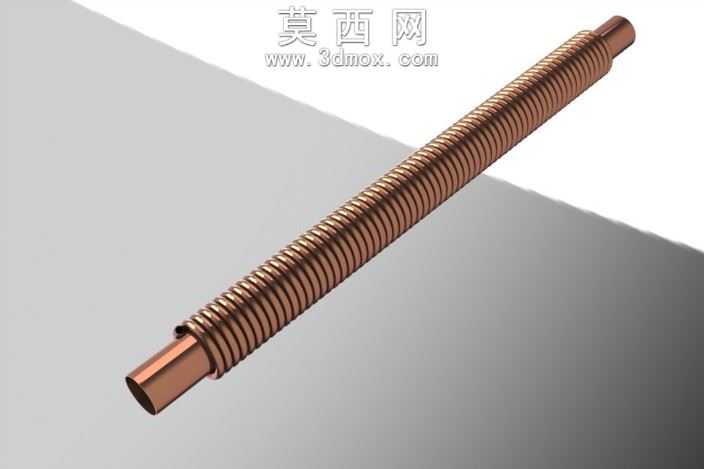

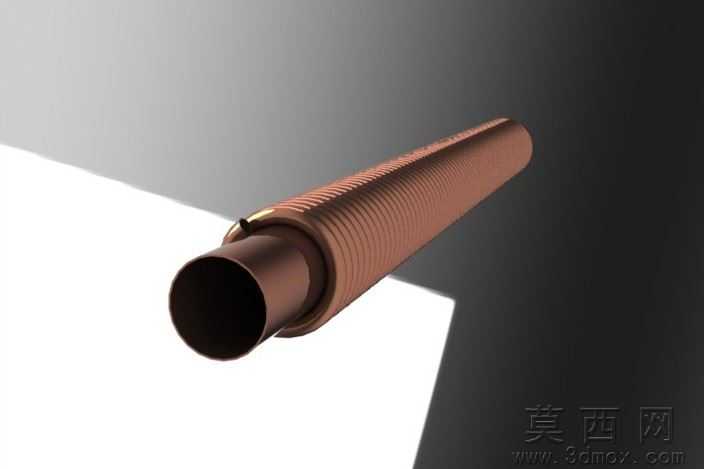

本作品为适配灰水热回收场景的改造型换热管三维模型，建模阶段严格对齐商用换热器的通用标准尺寸规范，采用SolidWorks完成全参数化结构搭建，核心换热主体为双层套管式结构，内层为光滑介质流通主管，外层紧密排布连续螺旋翅片结构，建模过程中对翅片的螺距、片厚、翅高均做了精准参数约束，保证翅片与基管的贴合面无结构间隙，还原实际加工中的胀接贴合状态。渲染阶段采用金属铜材质作为换热管的主体材质，调整材质的粗糙度、反射率参数还原紫铜换热元件的哑光金属质感，搭配渐变深灰背景与定向柔光打光，突出翅片的连续螺旋纹理与管口的壁厚结构，通过光影层次区分基管与翅片的结构边界，清晰展现双层套管的嵌套关系。设计思路围绕灰水余热回收的实际工况展开，在保留商用标准换热管安装适配尺寸的基础上，优化外层翅片的排布密度，在不改变原有安装接口尺寸的前提下提升换热接触面积，既可以直接替换原有同规格换热元件完成设备改造，也能适配小型独立灰水热回收装置的组装需求，模型结构完整无破面，各部件的装配关系清晰，可直接用于换热性能仿真模拟、改造方案演示以及加工生产的结构参考，整体结构兼顾了通用互换性与换热效率提升的改造需求，无需额外调整安装位即可完成旧设备的换热元件升级。
