干衣机排气余热水分捕集换热器设计

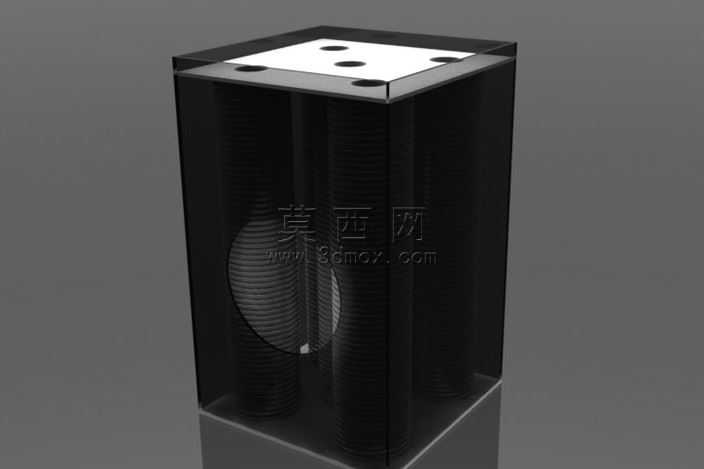

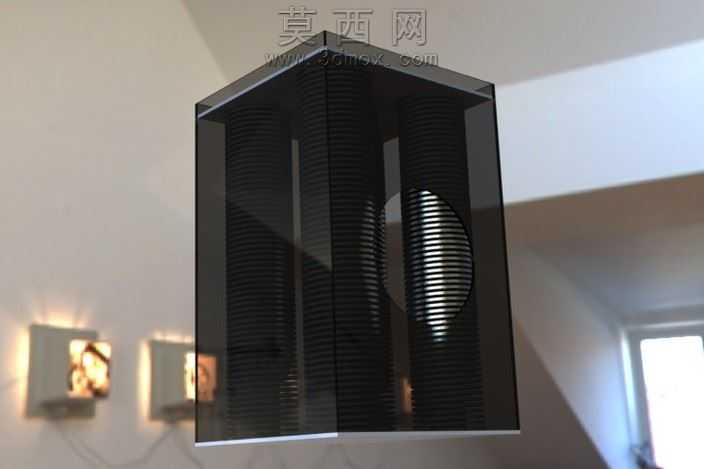

本作品为针对干衣机排气场景设计的余热与水分捕集换热器，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循热交换设备的结构设计逻辑，对核心换热组件、外壳腔体、气流接口等结构进行1:1比例还原，所有零部件的装配约束完全匹配实际生产的装配公差要求，可直接用于后续的结构验证与工程出图。渲染阶段采用写实级材质参数设置，设备外壳采用半透明磨砂深色亚克力材质，调整材质的折射度、粗糙度与反射参数，还原半透材质下内部换热结构的朦胧视觉效果，内部换热翅片采用高导热金属材质，赋予金属表面细微的拉丝纹理与合适的反光度，清晰展现密集翅片的规整排列结构，场景搭配室内墙面壁灯环境光，通过多角度光源打光突出设备的立体轮廓与内部结构层次，渲染输出的效果图可直观呈现设备的实际安装视觉效果。结构设计上采用立式腔体布局，外部为封闭的多边形立式外壳，侧面预留圆形气流对接接口，可直接与干衣机的排气管道进行密封对接，内部密集排布竖向换热翅片组，气流从接口进入腔体后，可在翅片间隙内形成充分的扰流接触，大幅提升热交换与水分凝结的效率，能够有效捕集干衣机排气中携带的余热与水分，既可以回收排气中的热量实现能源再利用，也可以减少排气中的水分直接排入室内造成的湿度升高问题。设计过程中充分考虑家用场景的安装适配性，整体外形采用简约的立式方正造型，没有多余的外凸结构，可直接贴合墙面安装，不占用过多室内空间，同时对内部气流路径进行优化，在保证换热捕集效率的前提下尽可能降低气流阻力，避免对干衣机的正常排气造成额外负担，设备的各连接部位均做密封结构设计，防止凝结水与气流出现渗漏问题，兼顾了功能实用性与场景适配性。
