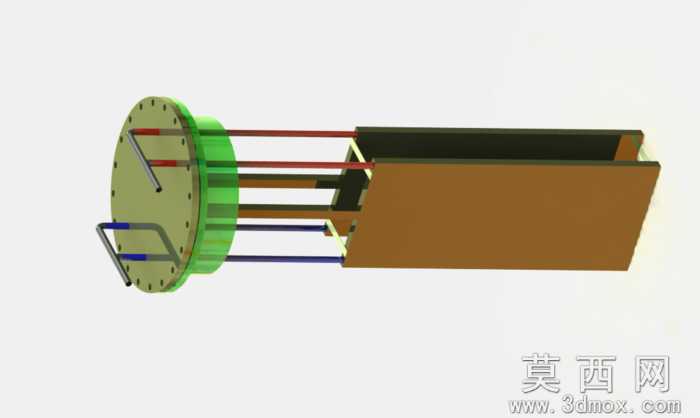

本模型为管壳式换热设备的三维设计成果,建模过程依托三维参数化设计软件完成,整体采用自顶向下的设计思路,先完成整体换热工况的参数匹配,再拆分各功能部件进行独立建模,最终完成整体装配校验。模型主体包含端盖封头、换热管束、管板、壳程筒体、分程隔板、进出口接管等核心结构,各部件建模时严格遵循换热设备的常规设计比例,换热管束采用多管路并行排布设计,分别对应不同介质的流道,不同流道的管路采用差异化的色彩标识区分,便于直观识别冷热介质的流动路径。端盖部分采用圆弧过渡的封头结构,建模时通过旋转凸台特征完成主体造型,再通过拉伸切除完成接管安装位的加工特征模拟,管板与管束的连接位置采用阵列特征完成批量管路的装配定位,保证每根换热管的安装位置精度符合设计要求。壳程筒体采用薄壁拉伸特征构建,侧面预留壳程介质的进出口结构,筒体与端盖的连接位置做了法兰连接结构的细节建模,包含法兰盘、螺栓孔位的特征还原,可直观展示设备的装配连接方式。渲染阶段采用哑光金属材质模拟壳体的碳钢材质效果,换热管根据介质类型分别赋予红、蓝等差异化的金属光泽材质,端盖部分采用深绿色的涂装材质模拟设备外表面的防腐涂层效果,整体渲染采用柔和的环境光,避免过度反光遮挡结构细节,可清晰展示各部件的装配关系与结构形态。设计过程中重点考虑了换热流程的分程设计,通过端盖内的分程隔板实现管程介质的多回程流动,提升换热效率,各部件之间的装配间隙做了合理预留,符合实际设备的装配公差要求,模型可用于换热设备的结构展示、教学演示以及初步方案评审使用,能够直观呈现管壳式换热器的内部构造与工作原理,帮助相关人员快速理解换热设备的组成结构与介质流动逻辑。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 26 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,STEP/IGES,CATIAOlder,
- 软件分类 换热器
