6061-T6铝制数控加工安装框架结构件

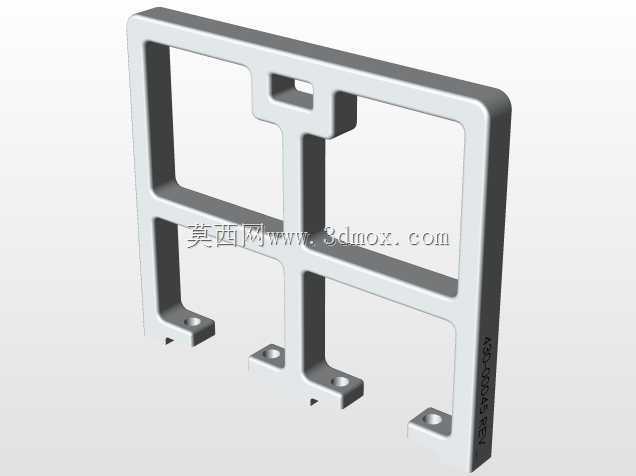

　　这款6061-T6铝合金材质的框架类结构件，主要面向工业传感检测设备的安装固定场景使用，在自动化生产线的传感检测工位、精密检测设备的内置支撑单元中，这类框架承担着承载传感模块、规整安装空间、保证检测位置精度的核心作用。从结构设计来看，整体采用框格型镂空布局，在保证整体结构刚性的前提下尽可能降低自身重量，避免额外增加安装基座的负载。框架侧边预留的四个带沉孔的安装耳，是整个构件的核心安装边界，沉孔设计可以让安装螺丝完全沉入构件平面内，不会出现凸起干涉相邻部件的问题，安装孔的孔位公差按照IT7级精度控制，能够保证安装后框架整体的平面度误差控制在0.05mm以内，避免因为安装偏差导致搭载的传感元件出现检测基准偏移。框架上部预留的方形卡槽，

　　是专门为传感模块的快装设计的，不需要额外设计转接件就可以直接将对应规格的传感模块卡入卡槽，配合侧面的顶丝孔就可以完成模块的固定，大幅减少现场装配的工作量。表面处理采用符合MIL-A-8625F III型标准的硬质阳极氧化工艺，氧化膜厚度控制在25-30μm，表面硬度可以达到HV400以上，不仅具备优秀的耐磨性能，在工业车间存在切削液飞溅、轻微腐蚀性气体的环境下也能长期使用不会出现表层腐蚀剥落的问题。加工过程中采用数控铣削一次装夹完成所有型面、孔位的加工，避免多次装夹带来的位置度误差，内部的框格交接位置都做了R2的圆角过渡，减少应力集中的问题，即使在设备存在小幅振动的工况下，也不会出现转角位置开裂的问题。

　　框架的整体壁厚均匀控制在4mm，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费，所有的棱边都做了0.5mm的倒角处理，避免装配过程中锐边划伤操作人员或者配套线缆。这类结构件在实际使用中，往往作为传感检测单元的主体支撑骨架，搭载光电传感、距离检测类元件后，可以直接集成到自动化生产线的检测工位，也可以作为小型精密设备的内置安装架，用来固定电路板、检测探头等核心部件，其镂空的框格结构也方便线缆的穿设与整理，不会出现线缆挤压弯折的问题。
