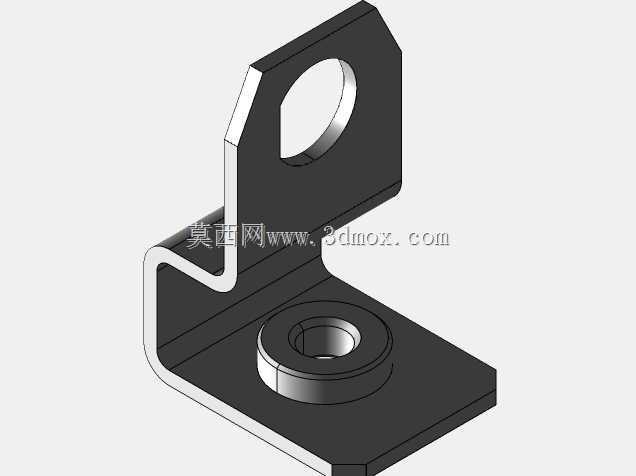

传感器安装用镀锌钢折弯冲压固定支架

　　这款镀锌钢材质的冲压支架，核心服务于工业场景下的小型传感器安装固定需求，在自动化产线的检测工位、仪器仪表的内置安装结构、小型机电设备的传感模块固定场景中都能适配使用。从结构设计来看，整体采用单张板材一体化冲压成型思路，底部为平直的矩形安装基面，基面中心设置带翻边的沉台安装孔，翻边结构能够提升孔位的局部刚性，避免安装锁紧时板材出现受力变形，同时沉台结构可以容纳紧固件头部，保证安装基面与设备安装面完全贴合，不会出现紧固件凸起干涉的问题。向上延伸的折弯段采用两次Z型弯折设计，第一处弯折抬升安装高度，第二处弯折形成竖直的安装立面，立面上开设的异形安装孔兼顾了圆孔的定位稳定性与长圆孔的位置调节余量，能够适配不同安装孔距的传感器件，降低现场安装的对位难度。

　　设计过程中充分考虑了冲压工艺的可行性，所有弯折处都预留了符合板材厚度的折弯内R角，避免折弯时出现应力集中导致的开裂问题，板材边缘的冲切面做了微小的倒角处理，去除冲压产生的毛刺飞边，避免装配过程中划伤操作人员或者损坏传感器的连接线缆。材料选用镀锌钢，本身具备不错的防锈能力，无需额外做表面涂装就能适应普通车间的温湿度环境，针对有更高防腐需求的场景，也可以在该基础结构上追加电镀或者粉末涂层处理，不会改变整体的安装尺寸边界。

　　从安装边界来看，底部安装面的平面度控制在冲压工艺可实现的合理范围内，能够保证与安装基面的贴合面积达到90%以上，避免长期受振动出现螺栓松动的问题；立面安装孔的中心高度经过折弯工序的精度控制，能够保证传感器安装后的检测面位置误差控制在小范围内，减少后期调试的校准工作量。整体结构没有多余的拼接部件，一体化成型的结构抗振动性能优于焊接拼装的支架，在设备长期运行产生的持续振动下，不会出现焊缝开裂、连接松动的问题，适合在连续运行的工业设备上长期使用。结构的轻量化设计也控制了整体重量，不会给安装基体带来额外的负重负担，同时板材的厚度选型兼顾了刚性与材料成本，在满足安装承重需求的前提下尽可能压缩材料消耗，适配批量生产的成本控制要求。
