嵌入式安装带卡扣式PCB防护壳体

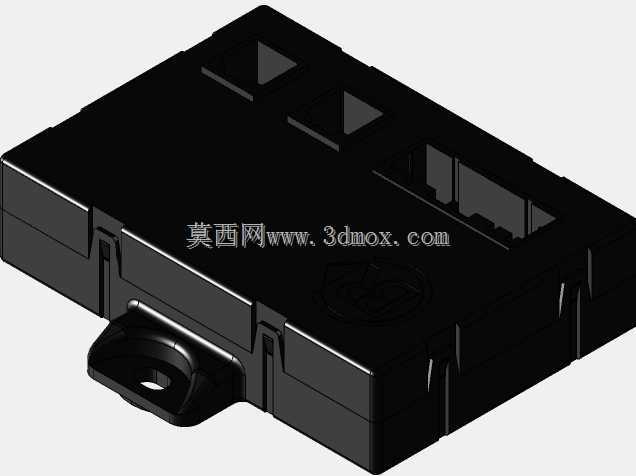

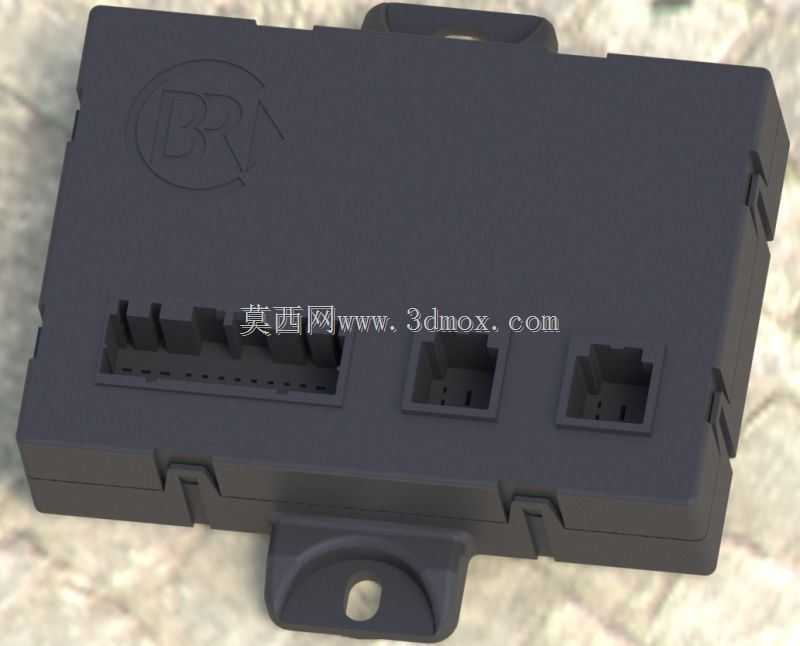

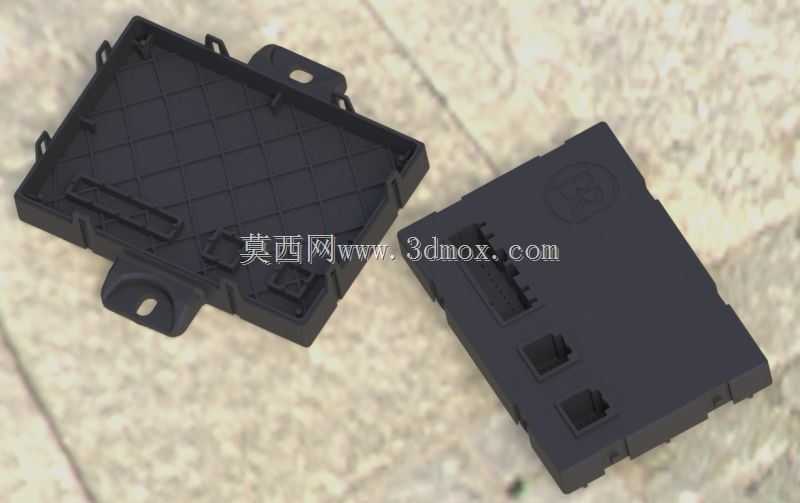

　　这款PCB防护壳体主要面向车载传感模块、工业现场传感采集单元的内置电路板防护需求，在车载电控系统、工业设备状态监测节点这类工况下，电路板需要抵御粉尘侵入、装配应力冲击以及日常运维中的误碰损伤，这类壳体就是为承载对应尺寸的PCB板、提供可靠物理防护而设计的。从结构设计来看，壳体采用上下扣合的装配方式，侧边设置多组一体式卡扣，不需要额外打螺丝就能实现上下盖的紧密扣合，装配时对准卡扣位按压即可完成合盖，拆解时只需撬动卡扣位置就能开盖，既提升了产线装配效率，也方便后期对内部电路板进行调试、检修。壳体一侧预留了多组不同规格的接口开槽，对应电路板上的接线端子、通讯接口位置，装配后接口可以直接外露，不需要额外开孔加工，能适配常规的接插件插拔需求；

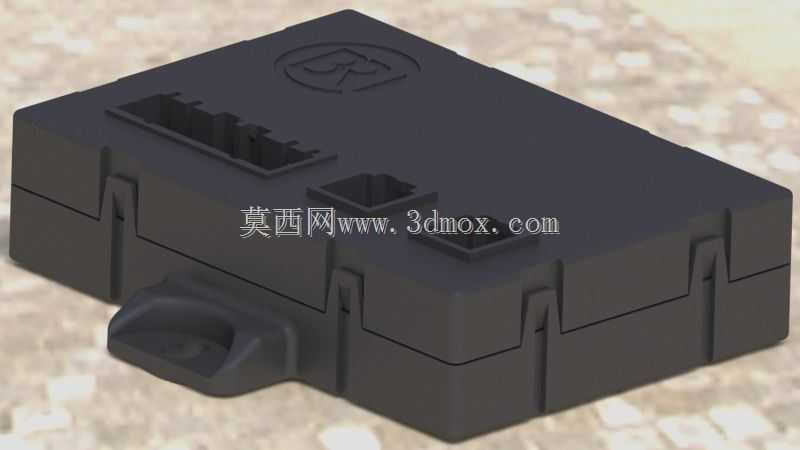

　　壳体端部延伸出带安装孔的固定耳，安装时可以通过螺丝穿过固定耳将整个壳体固定在设备机架、车身钣金的预设安装位上，固定耳的位置做了局部加厚处理，避免螺丝锁紧时出现壳体开裂的问题。设计时充分考虑了注塑成型的工艺要求，所有边角都做了圆角过渡，没有尖锐的直角结构，既减少注塑时的应力集中问题，也避免装配、运维过程中划伤操作人员；壳体壁厚保持均匀，没有出现壁厚突变的结构，能有效降低注塑成型后的缩水、翘曲风险，保证批量生产时的尺寸一致性。安装边界方面，固定耳的开孔间距适配行业内通用的传感模块安装孔位标准，不需要对原有安装点位进行二次改造就能直接替换同类型旧壳体；壳体内部设置了多组定位柱，对应PCB板上的安装孔位，

　　PCB板放入下盖后可以直接卡在定位柱上，不需要额外打胶或者加装固定件就能限制电路板的窜动，避免车辆行驶、设备运行过程中的振动导致电路板移位、焊点脱落。壳体上表面预留了标识区域，可以直接丝印产品编号、接口定义、警示标识等内容，方便后期运维时快速识别模块功能与接线定义；壳体的卡扣结构做了倒扣角度优化，既保证扣合后的连接强度，在常规振动工况下不会出现松脱，也不会因为倒扣量过大导致拆解时卡扣断裂。这类壳体的尺寸设计紧凑，在满足内部电路板安装空间的前提下尽可能压缩外部体积，适合在设备内部狭小的安装空间内布置，不会占用过多的设备内部空间，同时壳体的材质选用常规的工程塑料，具备一定的绝缘性能，能避免内部电路板与外部金属结构接触出现短路风险。
