机加工用液压夹紧工装结构

　　该液压夹紧结构主要面向数控加工中心、专用组合机床的工件装夹场景，在批量零件铣削、钻削、镗削工序中承担工件定位锁紧功能，相比传统手动螺旋夹紧结构，可大幅缩短装夹辅助时间，同时保证多批次装夹的夹紧力一致性，降低人工装夹的劳动强度。

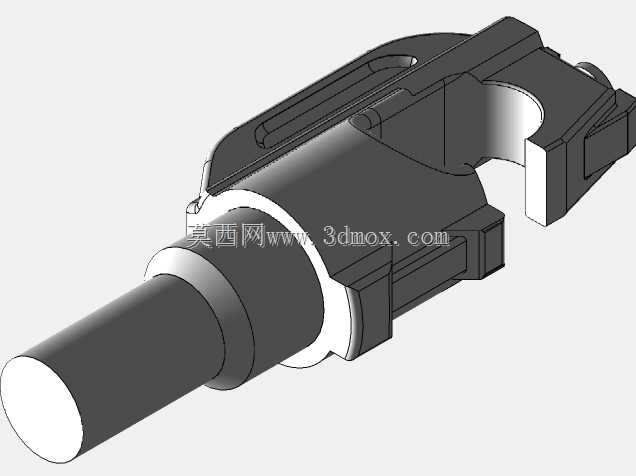

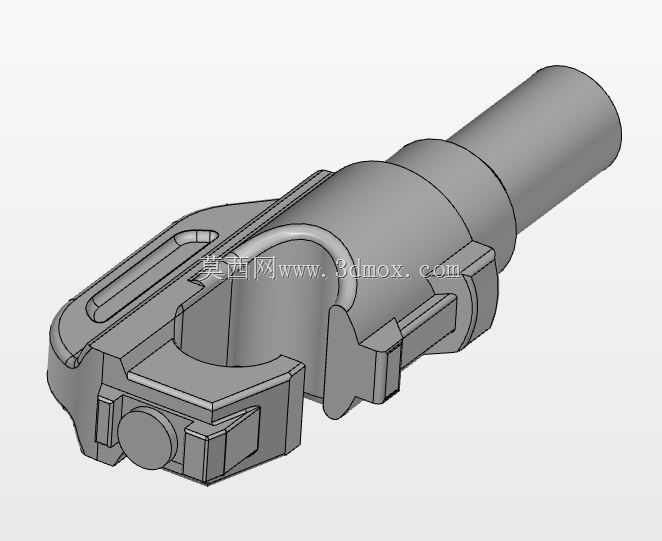

　　从结构设计逻辑来看，该结构采用一体式本体设计，主体夹持端采用开口环抱式结构，配合内置的液压驱动锁紧组件，可实现对轴类、套类零件外圆面的快速抱紧，夹持过程中受力均匀，不会对工件表面造成压伤变形。尾部的圆柱连接轴可直接插入机床工作台的标准连接孔位，通过侧面的锁紧槽完成本体固定，安装时无需额外制作过渡连接法兰，适配多数通用机床的工作台安装接口。

　　功能特性方面，该结构的夹持行程适配一定直径范围内的工件，无需更换夹爪即可完成同系列不同规格零件的装夹，液压驱动单元内置在本体内部，外接液压油口设置在本体侧方，管路排布不会与加工行程产生干涉，锁紧状态下具备自锁特性，即便液压系统出现短时压力波动，也不会出现夹持松脱的问题，可有效避免加工过程中工件飞出的安全隐患。

　　设计过程中重点考量了加工工况下的受力情况，本体采用高强度合金结构钢建模，夹持接触面做了防滑纹理处理，同时预留了排屑缺口，加工产生的切屑可顺着缺口排出，不会堆积在夹持面内影响装夹精度。整体外形的最大回转半径经过严格控制，安装后不会超出机床的加工行程范围，相邻工位的刀具运动路径不会与夹具体产生碰撞，可满足多工位组合机床的紧凑排布需求。

　　在实际应用中，该结构可配合机床的自动上下料系统使用，夹紧与松开动作可接入机床PLC控制系统实现自动化触发，无需人工手动操作锁紧机构，适配自动化加工产线的无人化作业需求，针对薄壁套类零件的加工场景，可通过调整液压系统压力控制夹紧力大小，避免夹紧力过大导致的零件变形，保证加工后的零件形位公差符合工艺要求。
