TTP223电容式触摸按键传感模块结构设计

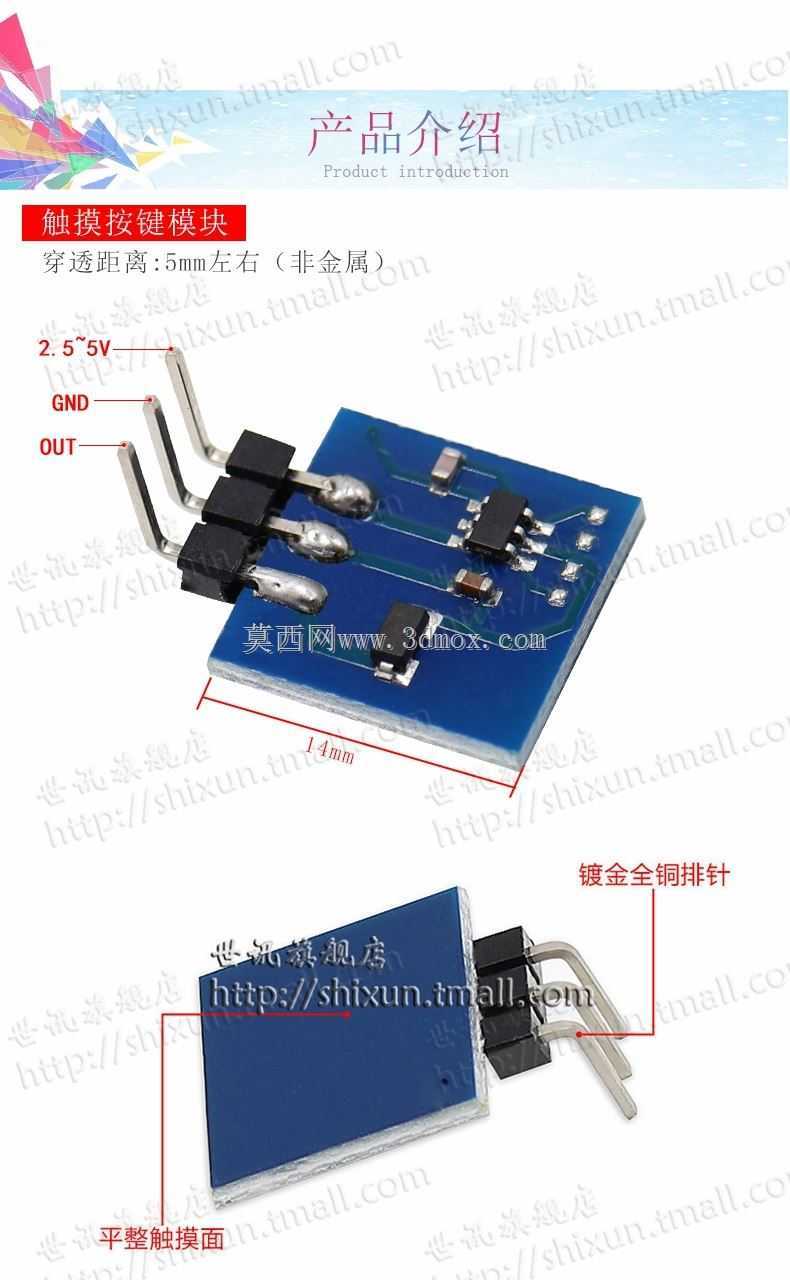

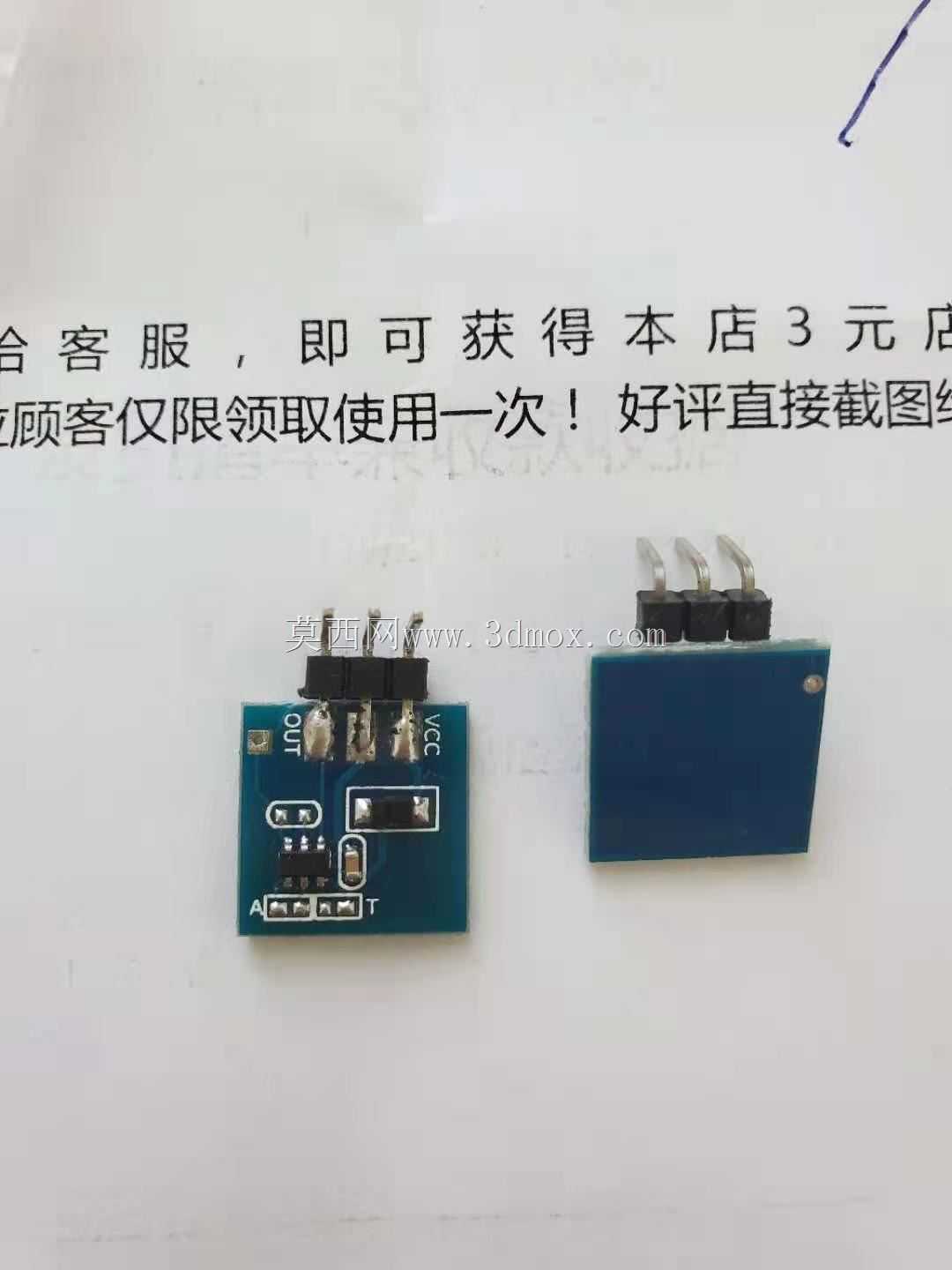

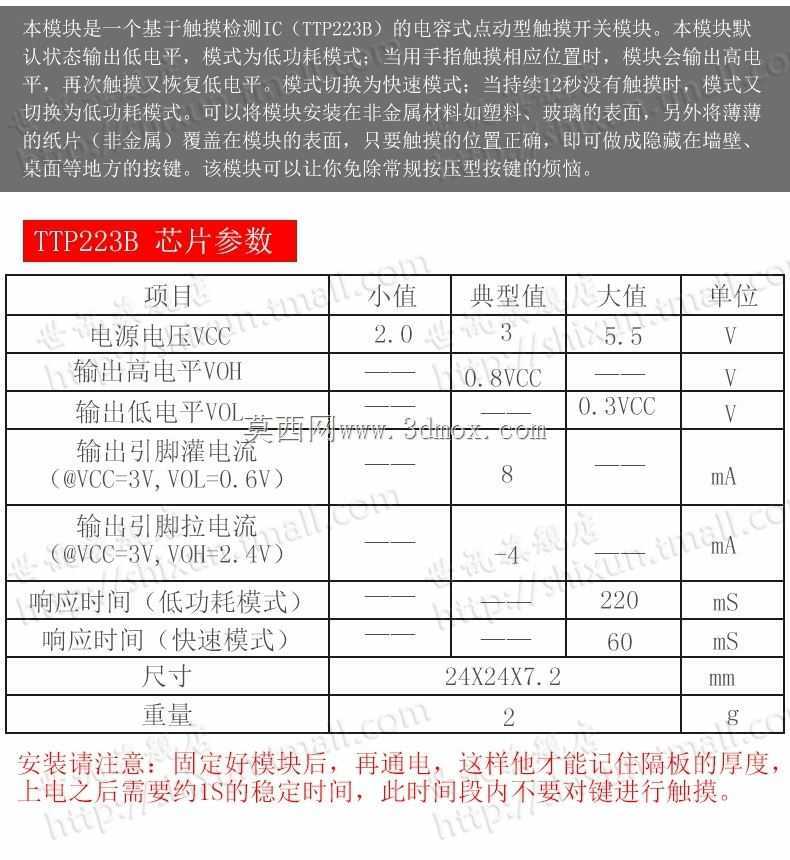

　　在做小型智能终端、嵌入式交互装置的结构设计时，这类电容触摸传感模块是替代传统机械按键的常用选型，相比带物理行程的轻触开关，它没有外露的机械活动结构，能大幅降低面板开孔后的进灰、进水风险，在厨卫小家电、桌面交互摆件、嵌入式工控操作面板这类需要平整外观面的场景里适配性很强。这款TTP223模块的PCB采用FR-4环氧板材制作，板载电路集成了触摸检测芯片、电源滤波电容、信号指示元件，直插式排针引脚布局在板边一侧，做整机结构排布时可以直接把模块贴装在操作面板内侧，触摸感应区域对准面板上预留的触控标识位置即可，不需要额外做按键的传动结构，面板可以做到完全平整，甚至可以覆盖1-2mm厚度的亚克力、ABS塑料面板，不需要在面板上做镂空按键位，

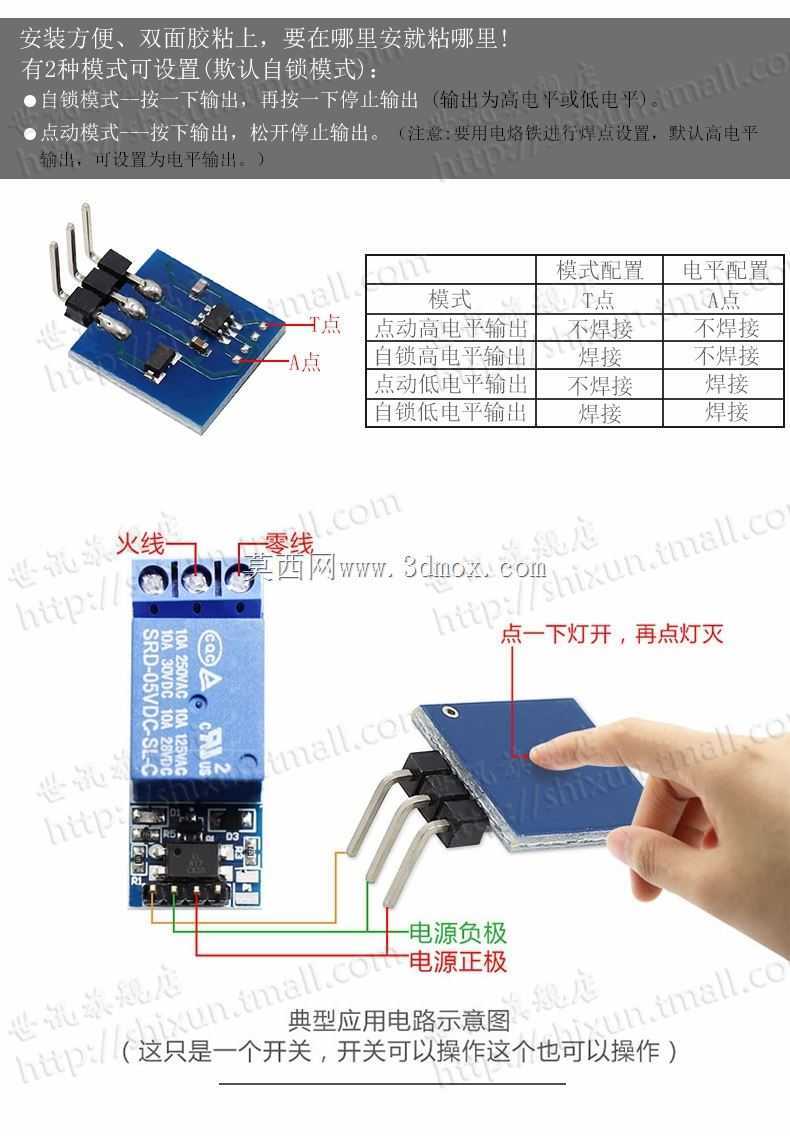

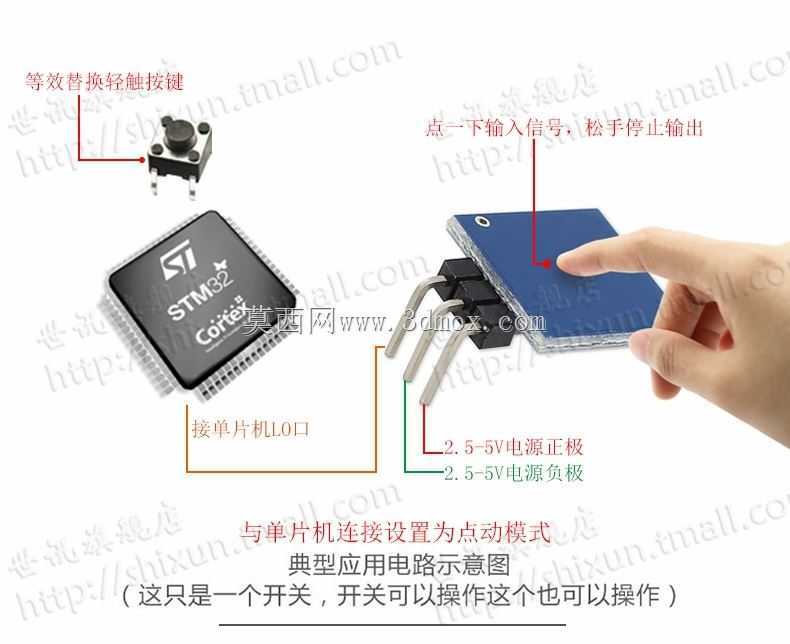

　　能大幅简化外壳的模具结构。从设计细节来看，模块的感应铜箔区域在PCB板的一端，板上预留了模式选择的焊盘位置，可以通过焊接配置选择自锁式输出或者点动式微动输出，适配不同的交互逻辑：如果做电源开关类的功能，选自锁模式，单次触摸切换输出电平状态；如果做功能触发类的按键，选微动模式，触摸时输出有效电平，松开后恢复初始状态，不需要额外在外围电路加逻辑芯片。做结构安装时要注意，模块的感应面要尽量贴近面板内侧，中间不要留过大的空气间隙，否则会降低触摸灵敏度，同时要远离板上的强电走线、高频变压器这类干扰源，避免出现误触发的情况。模块的整体尺寸非常小巧，排针引脚间距采用标准2.54mm间距，既可以直接插在面包板上做原型验证，

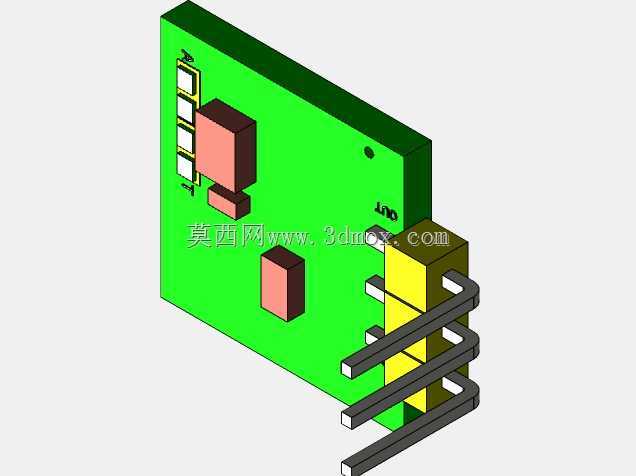

　　也可以焊接在定制的主控板上做批量产品集成，板载的状态指示灯可以直观显示当前的输出状态，调试的时候不需要额外挂接示波器就能判断模块是否正常工作。在做三维建模的时候，要准确还原PCB的板厚、排针的伸出长度、板上元件的高度，避免在装配时出现元件和外壳筋位干涉的问题，尤其是感应区域的位置要和外壳上的触控标识严格对齐，偏移量过大会导致触摸灵敏度下降，甚至出现触摸无响应的情况。另外要注意，模块的供电引脚做了防反接的布线考虑吗？实际选型时要核对引脚定义，建模时把引脚的丝印标识准确还原，方便生产装配时核对接线，避免接反电源烧坏芯片。这类模块在消费类电子、小型智能设备里的应用非常广泛，因为结构简单、安装方便，不需要复杂的机械结构配合，能有效压缩产品的装配工时，同时无机械磨损的特性也能大幅提升按键的使用寿命，避免传统机械按键用久了出现接触不良、回弹失效的问题。
