同步带轮精密结构三维设计作品

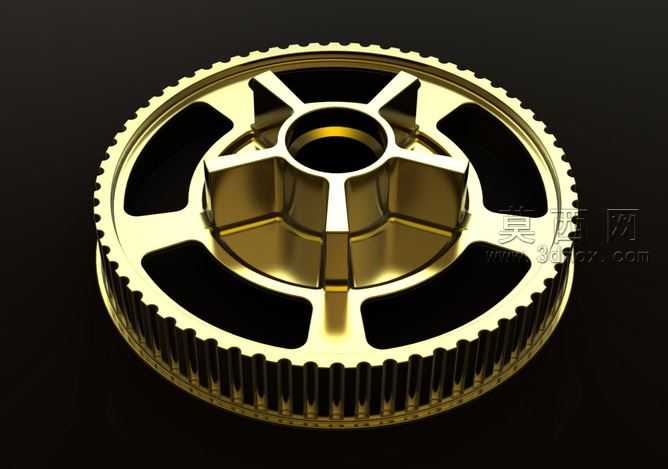

本作品为机械传动领域的同步带轮三维设计成果，建模阶段依托三维参数化设计思路完成全尺寸构建，首先对带轮的核心传动参数进行梳理，明确节圆直径、齿形轮廓、齿距公差等核心设计指标，通过草图绘制完成带轮端面的轮廓约束，精准绘制出外圈同步齿的齿形曲线、轮辐的镂空支撑轮廓、中心安装轴孔的配合尺寸，确保各部分几何约束完全符合机械传动的设计规范。建模过程中采用特征叠加的构建逻辑，先通过拉伸特征生成带轮的基础轮坯，再通过阵列特征完成外圈整周同步齿的均匀排布，保证每一个齿的轮廓精度与位置度误差控制在设计允许范围内；针对轮辐部分的六辐式镂空结构，采用对称建模方式完成单个辐条的结构构建后，通过圆周阵列实现整轮辐条的均匀分布，既保证了轮体的结构强度，又通过镂空设计有效降低了带轮的整体自重，减少传动过程中的转动惯量。中心轮毂部分做了阶梯式的加强结构设计，在轴孔周边设置加厚的支撑凸台，提升轴孔配合处的结构强度，避免带轮在传递扭矩时出现轮毂开裂的问题，同时在轮毂与轮辐的衔接位置做了圆角过渡处理，减少应力集中现象，提升零件的疲劳使用寿命。材质与渲染阶段，为还原金属同步带轮的真实质感，选用抛光黄铜材质作为基础材质，调整材质的反射率、粗糙度与金属度参数，模拟出金属表面经过精加工后的亮面金属光泽，在齿形的棱边、轮辐的表面位置通过光影调整突出结构的立体感，渲染时采用深色背景搭配定向打光，让带轮的金属质感与结构轮廓得到充分展现，清晰呈现出外圈齿形、轮辐镂空、中心轮毂的全部结构细节。整体设计兼顾了传动功能需求与结构轻量化需求，所有配合尺寸均符合通用机械传动的安装标准，可直接用于传动机构的虚拟装配、运动仿真以及后续的加工工艺参考，能够直观展现同步带轮的完整结构特征与设计细节。
