轻量化镂空链轮式传动齿轮三维结构设计

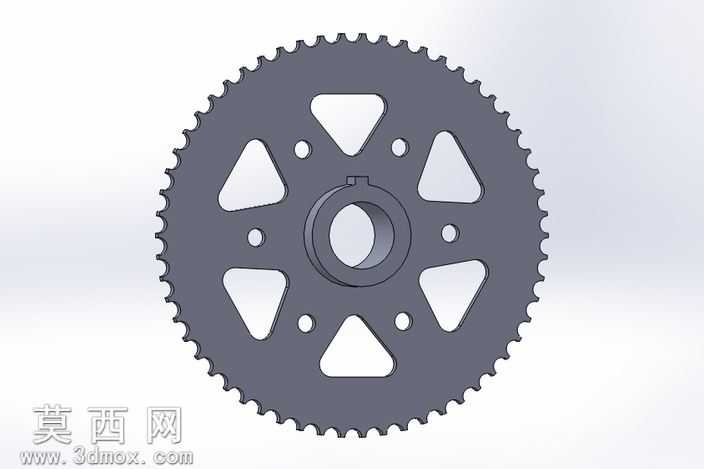

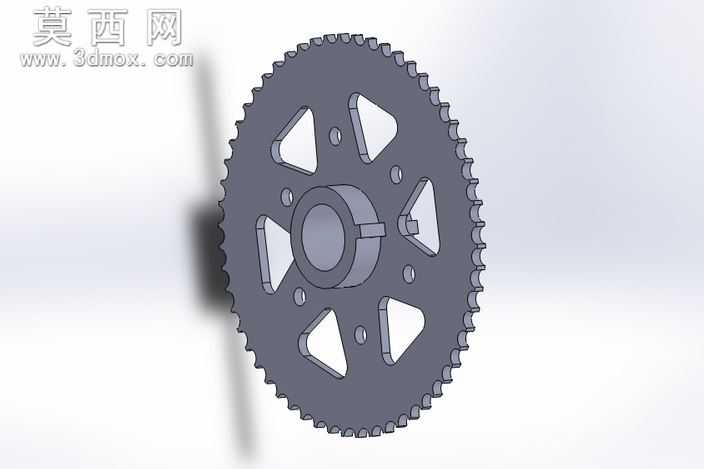

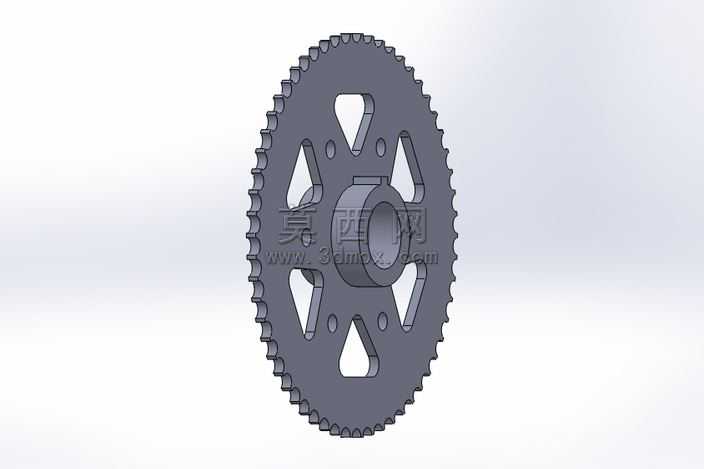

本作品为采用SolidWorks完成参数化建模的传动齿轮，整体参照链轮式传动结构进行设计，建模过程全程遵循机械设计规范，先通过草图绘制确定齿轮的分度圆、齿顶圆、齿根圆基准尺寸，再通过拉伸凸台命令生成齿轮的基础盘体结构。齿形部分采用标准渐开线齿廓生成逻辑，通过方程式驱动的曲线精准绘制每个轮齿的轮廓，阵列后保证所有轮齿的齿距、齿厚参数完全一致，确保啮合传动时的平稳性，避免出现传动卡滞、载荷分布不均的问题。齿轮中部设计有带键槽的安装轴孔，轴孔周边做了加厚凸台处理，提升安装部位的结构强度，保证与传动轴配合时的连接可靠性，可有效传递额定扭矩。盘体部分采用了对称式三角形镂空减重设计，在不影响齿轮整体结构刚度的前提下，尽可能去除盘体冗余材料，降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度，镂空结构的边角全部做了圆角过渡处理，避免应力集中导致的零件开裂问题。建模完成后对模型进行了材质赋予，整体采用45号钢材质参数设置，表面做了哑光氧化质感处理，渲染时采用柔和的环境光搭配定向补光，清晰展现轮齿的轮廓细节、镂空结构的通透感以及轴孔部位的装配特征，所有结构特征均做了参数化关联，后续可根据实际传动需求快速调整齿数、模数、轴孔直径、镂空尺寸等参数，适配不同的传动场景，模型无破面、无重叠特征，可直接用于工程图导出、3D打印样件制作或者传动机构的虚拟装配仿真。
