带轴螺旋锥齿轮三维结构设计作品

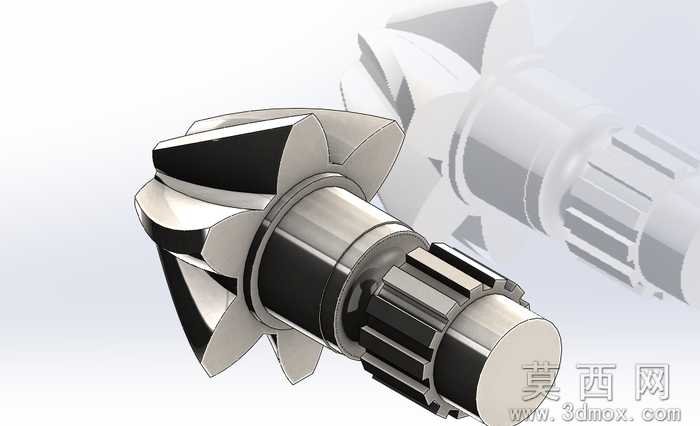

本作品为集成式螺旋锥齿轮轴三维建模成果，建模过程依托参数化设计逻辑完成，首先依据螺旋齿轮啮合的基础参数完成齿坯基体的构建，确定齿轮分度圆、齿顶圆、齿根圆的基准尺寸，匹配轴段的阶梯结构，依次完成定位轴肩、花键连接段、轴端限位结构的轮廓绘制，保证各轴段同轴度公差符合传动部件的装配要求。齿形部分采用螺旋线扫描结合布尔运算的方式生成，精准还原螺旋齿的螺旋角、齿向曲率，齿面过渡区域做了平滑圆角处理，避免应力集中的结构缺陷，齿根部分按照标准齿根高参数做了加厚处理，匹配实际加工中的齿根强度要求。花键段采用矩形花键的标准齿形参数建模，键齿的等分精度、齿侧间隙均参照通用传动花键的规范设置，可直观呈现与配合花键套的装配关系。渲染阶段采用金属材质组进行表现，齿面部分赋予高抛光合金钢材质，添加细微的磨削纹理还原机加工后的表面质感，轴段非配合面赋予哑光调质钢材质，区分不同加工工序的表面特征，背景采用浅灰渐变环境配合软阴影效果，突出齿轮本身的结构层次，同时添加半透明的同参数齿轮虚影作为背景，暗示该零件的啮合传动场景。设计过程中重点考量了螺旋齿轮的传动特性，齿向的螺旋角度经过反复校验，保证啮合过程中齿面接触面积的合理性，轴段的直径变化遵循等强度设计原则，配合轴肩的定位尺寸可直接适配对应轴承、密封件的安装需求，整体模型无破面、无重叠几何特征，各结构之间的倒角、退刀槽等工艺细节均完整还原，既可以作为机械设计教学的演示案例，也可用于传动机构的虚拟装配验证、运动仿真分析，能够直观展示螺旋锥齿轮轴的完整结构形态与各部分的功能设计逻辑，帮助理解螺旋齿轮传动的结构优势与轴类传动件的设计要点。
