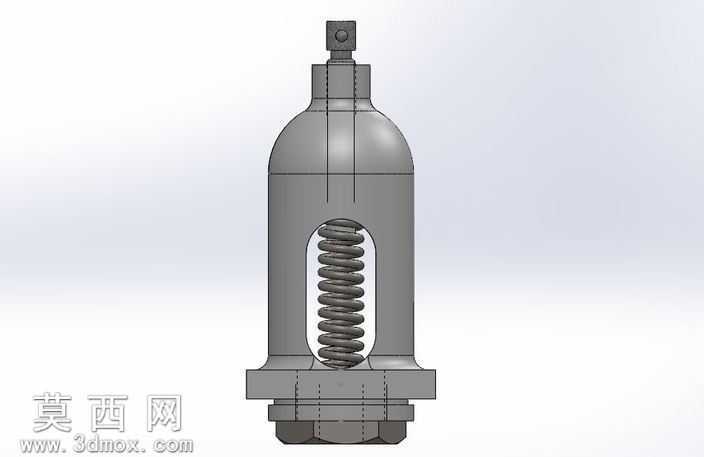

水系统弹簧式安全阀三维结构设计

本作品为水系统弹簧安全阀的三维参数化建模成果，建模过程依托三维设计软件完成全零件的独立绘制与整体装配，完整还原了弹簧安全阀的真实结构与工作逻辑。建模阶段首先对阀体主体进行特征构建，采用旋转凸台特征生成阀体外廓的承压腔体结构，针对腔体侧壁的观察窗口，通过拉伸切除特征完成开孔，同时对窗口边缘做圆角过渡处理，避免应力集中的结构缺陷；阀体底部的法兰连接结构，通过圆周阵列特征完成螺栓孔的均匀排布，保证连接位的同轴度与位置精度，顶部的阀杆安装位则通过拉伸与切除组合特征，构建出阀杆的导向通道与顶部调节端的安装结构。核心弹簧部件采用螺旋线扫描特征生成，严格匹配弹簧的节距、丝径、中径参数，还原弹簧的压缩形变空间，保证弹簧装配后与阀瓣、调节端的同轴度，避免出现卡滞的结构问题；阀瓣、密封座、调节螺母等附属零件均单独建模，针对密封面位置做了精细化的曲面处理，还原密封结构的配合精度，调节螺母的螺纹特征采用装饰螺纹线与实体螺纹结合的方式，既保证模型的轻量化，又清晰展示螺纹调节的结构逻辑。装配阶段采用自下而上的装配逻辑，依次添加阀体、密封座、阀瓣、弹簧、阀杆、调节端盖、锁紧螺母等零件，通过同轴配合、端面重合配合、限位配合定义各零件的装配关系，保留弹簧的轴向压缩活动空间，还原阀门超压泄压、压力回落复位的动作逻辑。渲染阶段为不同零件赋予对应材质，阀体采用铸钢材质，设置哑光金属质感与细微的铸造纹理，弹簧采用弹簧钢材质，突出金属的弹性质感与表面光洁度，密封件采用非金属橡胶材质，设置哑光深灰质感区分金属部件，调节端盖做发黑处理的金属质感，整体渲染采用柔和的工业白背景，通过半剖视角展示内部弹簧与流道结构，清晰呈现阀门的内部构造与工作原理。设计过程中充分考虑水系统管路的承压需求，对阀体壁厚、弹簧刚度对应的压力阈值做了结构匹配，保证模型结构符合实际安全阀的设计规范，可用于水系统管路的阀件选型展示、结构原理教学以及装配工艺参考。
