可调式梨形螺纹锁紧扳手三维结构设计

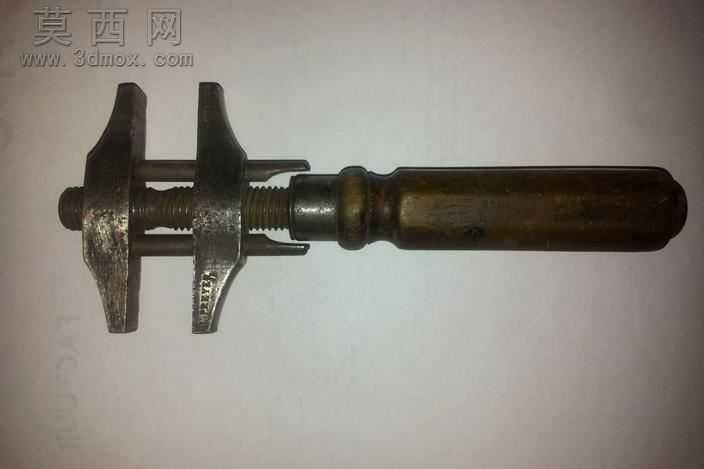

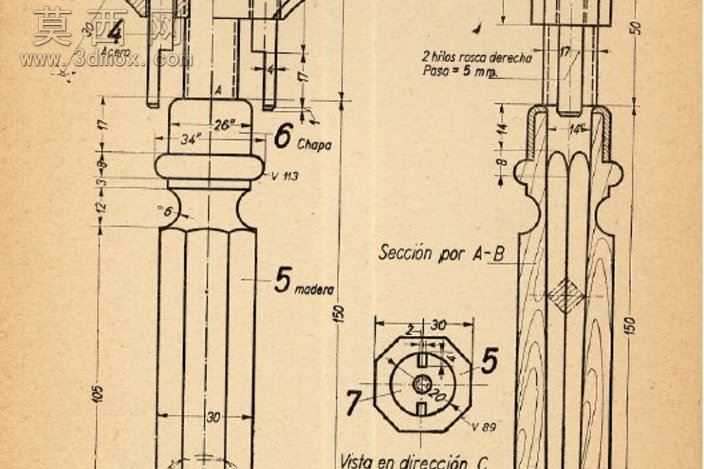

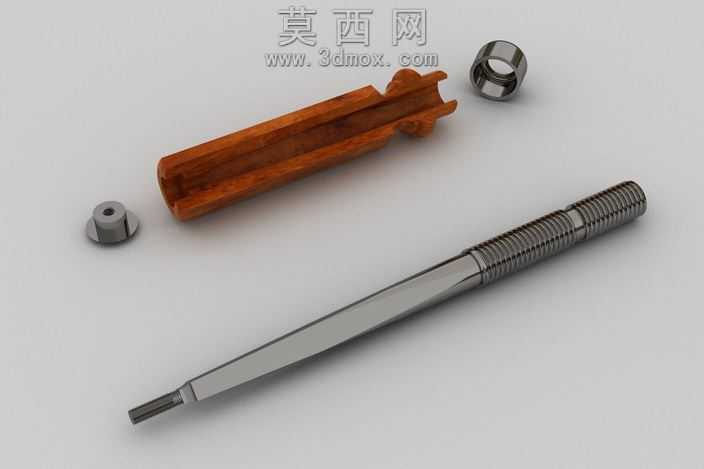

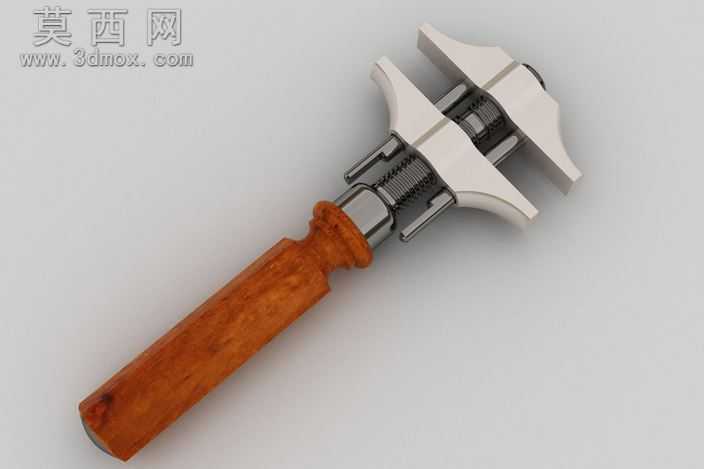

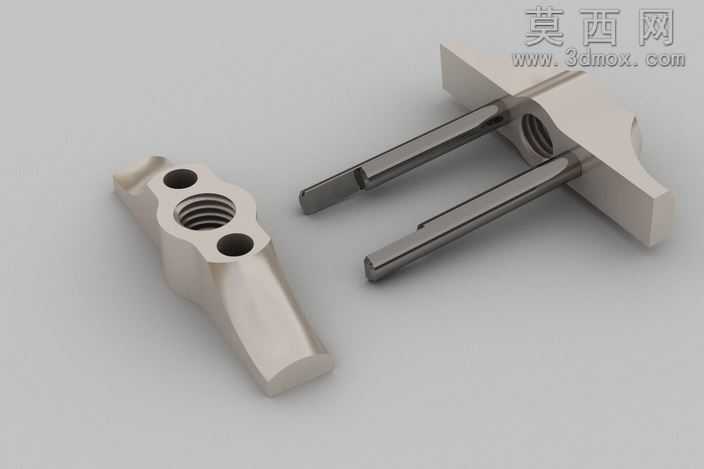

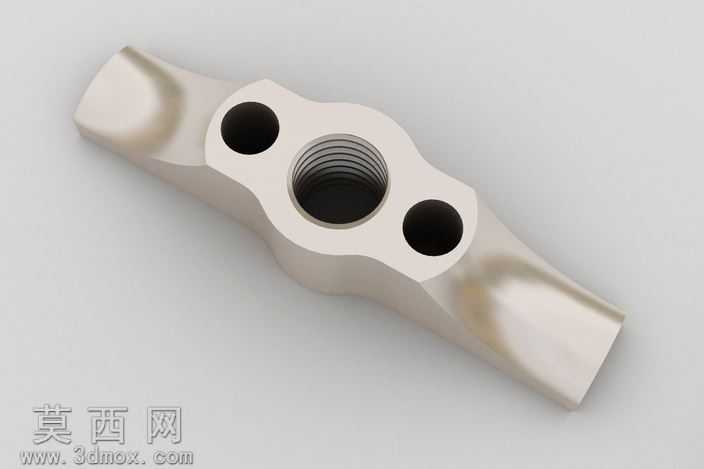

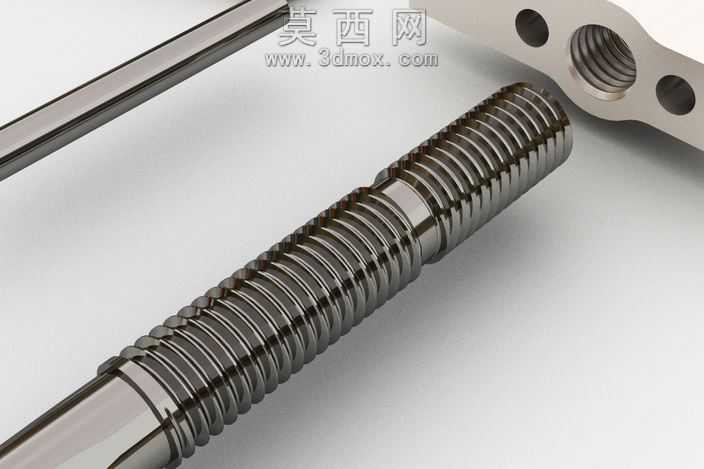

本作品为可调式梨形螺纹锁紧扳手的三维设计成果，建模阶段依托Rhino平台完成全参数化结构搭建，首先针对扳手核心的可调锁紧功能进行逻辑拆解，将整体结构划分为螺纹调节杆、夹持咬合部、握持操作段三个核心模块，各模块间通过精准的装配约束实现联动匹配。建模过程中严格遵循机械加工公差规范，对螺纹调节杆的梯形螺纹牙型进行逐圈精细化建模，确保牙距、牙高参数符合通用五金件的行业标准，咬合部的夹持接触面做了防滑纹理的细节刻画，还原实际工具的使用功能特性。材质渲染阶段采用金属镀铬材质作为主体表现材质，通过调整材质的反射粗糙度、高光层级参数，模拟出五金工具经抛光镀铬后的亮面金属质感，对螺纹缝隙、部件衔接处做了细微的旧化阴影处理，避免渲染效果过于塑料化，同时搭配浅灰色哑光背景突出主体结构，通过三点布光方案强化金属表面的光影层次，清晰展现螺纹的旋合结构与部件间的装配关系。结构设计上，该扳手通过中部螺纹副的旋转实现夹持开度的连续可调，可适配不同规格的螺纹类紧固件拆装需求，相较于固定开口扳手具备更强的场景适配性，梨形的头部轮廓设计既优化了受力传导路径，也减少了操作过程中的应力集中问题，握持段做了符合人体工学的弧度处理，提升长时间操作的握持舒适度。设计过程中反复验证了调节行程的合理性，确保最小开度与最大开度覆盖常用紧固件的尺寸范围，各活动部件间预留了合理的装配间隙，避免实际生产装配后出现卡滞问题，同时对整体壁厚做了均匀化处理，兼顾结构强度与轻量化需求。
