史达琳追踪气化系统引擎三维结构模型

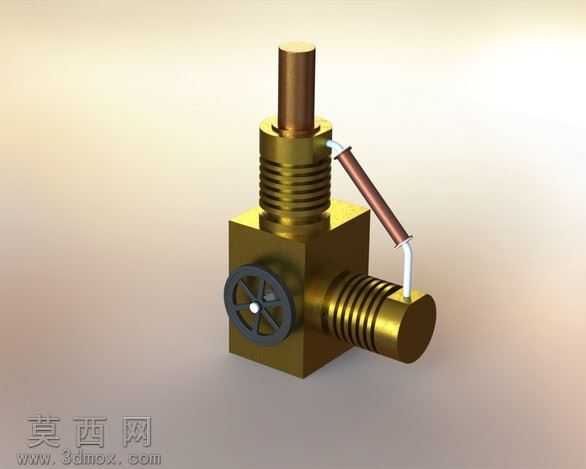

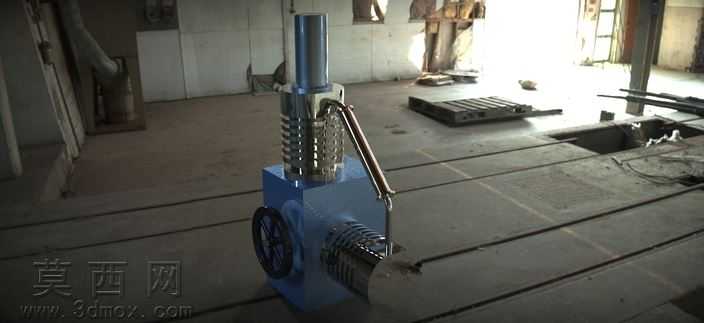

本模型为适配追踪系统与气化炉系统的史达琳引擎三维建模成果，建模过程依托三维机械设计软件完成，严格遵循外燃式引擎的工作原理与结构逻辑开展设计。建模阶段首先完成核心缸体结构的搭建，对缸体的方形基座、上部散热鳍片组、侧置传动安装位进行精准参数化绘制，还原缸体各部分的装配公差与尺寸比例，确保各部件的装配关系符合机械设计规范。针对引擎的传动结构，建模时完整还原了侧置飞轮、曲柄连杆组件、传动摆臂的连接关系，对飞轮的辐条结构、连杆的铰接点位、摆臂的连接轴孔都做了精细化建模，保证传动路径的逻辑通顺，能够直观呈现动力从缸内输出到传动端的完整传递过程。材质与渲染环节，针对不同部件的功能属性匹配对应材质：缸体基座采用哑光灰蓝色金属材质，模拟铸铁缸体的磨砂质感；散热鳍片采用亮银色金属材质，突出铝合金散热件的金属光泽；传动连杆采用黄铜色金属材质，区分铰接传动部件与主体结构；飞轮采用黑色橡胶与金属组合材质，还原轮体的橡胶外圈与金属轮毂的质感差异；输出端的活塞组件采用抛光亮面金属材质，突出运动部件的加工精度。渲染阶段采用柔和的工业展示布光，通过主光、辅光、轮廓光的搭配，清晰呈现各部件的结构层次，既突出散热鳍片的层叠结构细节，也展现出缸体与传动部件的装配间隙，避免结构遮挡导致的展示盲区。设计思路上，本模型围绕追踪系统与气化炉系统的动力需求展开，在还原史达琳引擎外燃做功核心结构的基础上，优化了侧置传动接口的结构设计，使其能够便捷对接气化炉的热能输出端与追踪系统的动力输入端，整体结构紧凑，各功能模块分区清晰，既能够直观展示史达琳引擎的工作原理，也可作为气化动力系统集成设计的参考模型，帮助设计者理解外燃引擎与配套系统的装配逻辑，为同类小型外燃动力装置的结构设计提供可视化的三维参考。
