手动台式冲孔加工工装工具结构设计

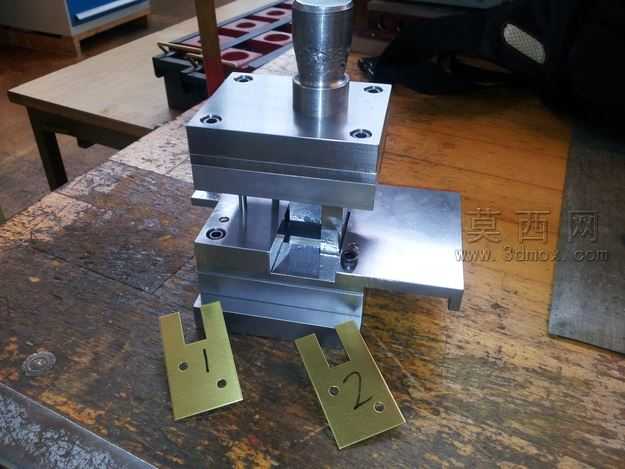

本作品为手动台式冲孔工具的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配，首先对工具的核心功能模块进行拆分，分别建立施压操作手柄、上模安装座、冲孔凸模、下模定位基座、导向限位结构、工件承托平台等独立零件，建模过程中严格遵循机械加工公差配合要求，对导向柱与安装孔的配合间隙、凸模与下模刀口的对位精度进行参数化约束，确保各零件装配后无干涉、运动路径顺畅。渲染阶段采用金属材质组进行表现，主体结构件赋予磨砂合金钢材质，调整材质的粗糙度、金属度参数还原冷轧钢材的哑光金属质感，操作手柄部分赋予亮面镀铬材质，通过明暗材质对比突出操作部件的位置，场景采用纯黑背景搭配定向打光，主光源从斜上方45度投射，勾勒出工具各层结构的轮廓边界，辅助补光弱化结构死角的阴影，清晰呈现层叠装配的结构关系，同时添加柔和的环境遮蔽效果增强模型的体积感。结构设计上采用立式导柱导向结构，四根对称布置的导柱连接上下模座，保证冲孔过程中凸模始终垂直下行，避免刀口偏磨，下模座设置可调节的工件定位挡块，能够适配不同宽度的条料冲孔定位，施压部分采用手动杠杆式施力结构，通过较小的手部按压力即可输出足够的冲孔剪切力，底座设置加宽的承托平面，保证工具放置使用时的稳定性，整体结构无冗余零件，拆装维护便捷，刀口部分采用快拆式安装设计，磨损后可单独更换凸凹模无需整体报废。设计思路围绕小批量手工冲孔作业的实际需求展开，摒弃复杂的动力结构，依靠纯机械结构实现手动冲孔作业，兼顾结构可靠性与操作便捷性，整体尺寸紧凑可放置于工作台面使用，适合钣金加工、五金维修、教学实训等场景下的薄板冲孔作业，建模过程中对所有活动部件进行了运动仿真验证，确认手柄下压、凸模下行冲孔、复位弹簧带动上模回位的全行程无卡滞，各受力部件的结构强度满足常规薄板冲孔的受力要求，不存在结构薄弱点。
