台式手动冲压工装夹具三维结构设计

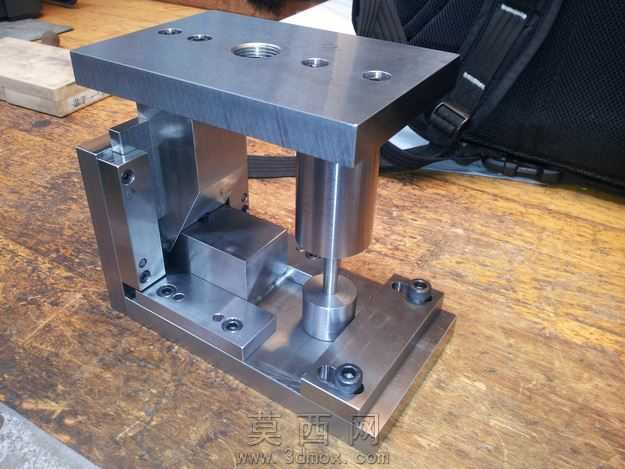

本作品为台式手动冲压工装夹具的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各活动部件运动无卡顿、无碰撞。模型整体采用C型开式机架结构，主体材质设定为45号钢，表面做喷砂氧化的金属质感渲染，机架部分通过拉伸、切除特征构建出一体式的刚性框架，保证冲压作业时机身的结构稳定性，避免受力变形影响加工精度。上部的冲压执行部件采用导柱导向结构，导柱与导套之间设定了合理的间隙配合，保证冲头上下运动的同轴度，冲头与下部的工件定位座采用快换式接口设计，可根据不同加工需求更换对应规格的冲头与定位模腔，拓展工装的适用场景。侧面设置的手动进给锁紧机构，通过T型丝杠与滑块配合实现工件的快速装夹定位，手柄部分做了滚花防滑的纹理建模，渲染时赋予橡胶防滑材质，提升操作时的握持摩擦力。下部的工作台面设置了定位槽结构，可适配不同尺寸的工件定位块，满足小型零件的压装、冲孔、铆接等多类加工场景需求。渲染阶段采用工作室环境光，搭配柔和的阴影效果，清晰呈现各部件的装配关系与结构细节，金属部件的反光度调整至符合真实钢材的视觉效果，橡胶手柄部分调整了漫反射参数，还原非金属材质的哑光质感。设计思路围绕教学实训场景展开，作为工具制造学徒的实训项目，该模型结构简洁明了，涵盖了手动工装常见的导向、锁紧、冲压执行三大核心模块，既可以作为机械专业教学的演示模型，也可作为小型手动冲压设备的设计参考蓝本，所有特征均保留建模参数，支持后续根据实际加工需求调整机架尺寸、冲头行程、装夹范围等核心参数，具备较强的可修改性与实用性。
