机加工专用快夹式工装夹具三维结构

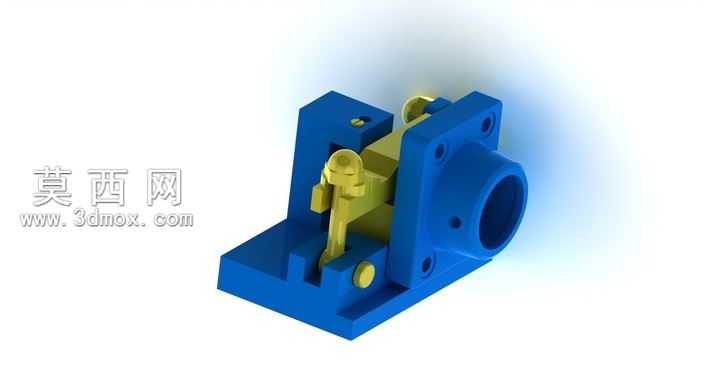

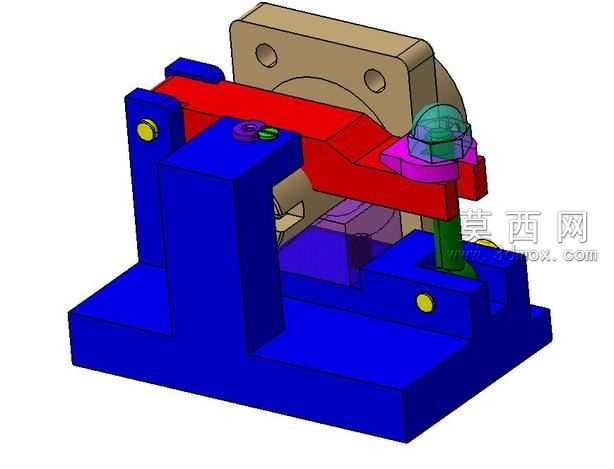

本作品为机加工场景使用的快夹式工装夹具三维建模成果，建模过程依托主流三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成基座、夹臂、定位销、驱动手柄、锁紧组件等单个零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各运动部件的活动行程、配合间隙完全符合机械设计的公差要求。渲染阶段采用哑光金属材质模拟铸铁基座的质感，对活动夹臂、驱动杆件等受力部件赋予调质钢的材质属性，对操作手柄部分赋予防滑工程塑料材质，通过三点布光方案突出夹具的结构层次，清晰展现各部件的装配关系与运动逻辑。结构设计上，该夹具采用L型一体式铸铁基座作为承载主体，保证装夹过程的整体刚性，避免加工受力产生形变影响加工精度；夹臂采用杠杆式增力结构，通过扳动顶部的操作手柄即可带动夹臂完成开合动作，配合侧面的圆柱定位轴实现工件的快速定位与夹紧，锁紧组件可在夹臂到达夹紧位置后实现机械自锁，防止加工过程中夹具松脱引发安全或质量问题。设计思路围绕机加工工序的快速装夹需求展开，摒弃传统螺栓压板装夹的繁琐操作流程，通过机械结构的增力与自锁设计，在保证足够夹紧力的前提下，大幅缩短工件装夹的辅助时间，适配小型轴类、块类零件的铣削、钻削等机加工工序的装夹需求；建模过程中对所有配合面均做了公差适配设计，活动部件之间预留合理的滑动间隙，定位面的平面度、定位销的同轴度均按照实际加工的精度要求做了参数化设定，确保模型可直接导出工程图用于实际生产加工，同时模型保留了完整的参数化特征，可根据待加工工件的尺寸需求快速调整夹臂行程、定位销位置等参数，拓展夹具的适配加工范围。
