RC航模涡轮喷气燃烧器结构设计

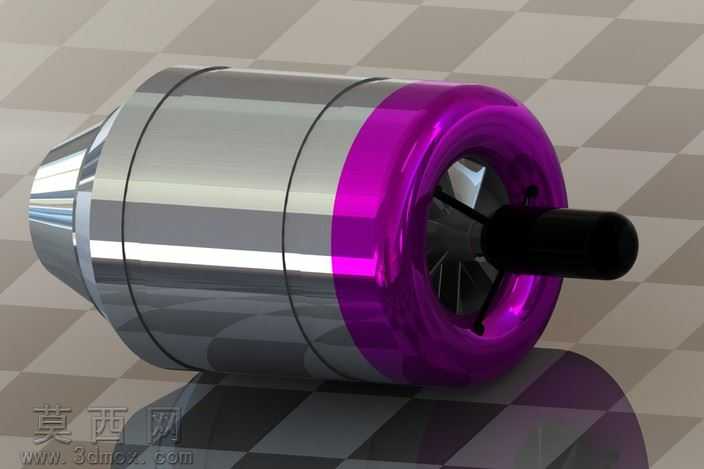

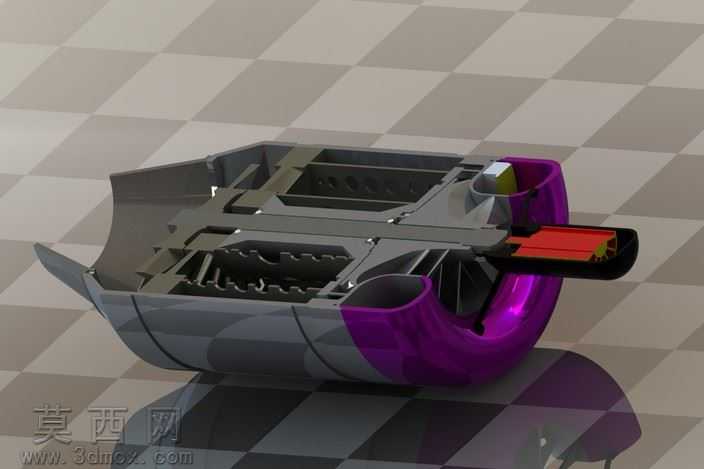

本作品为RC航模配套的涡轮燃烧器三维设计，整体采用回转体对称式结构布局，建模阶段通过参数化草图绘制完成各段截面轮廓，以旋转凸台命令生成主体金属壳体基础特征，再通过圆周阵列完成内部涡轮叶片的排布，保证叶片安装角度、叶型弧度完全符合微型喷气动力的气流导向需求，所有配合面均预留合理的装配公差，可直接适配常规RC航模的燃料供给、点火模块安装接口。渲染阶段为主体金属壳体赋予高抛光金属材质，还原航空级铝合金机加工后的镜面反光质感，对进气口端的整流环采用高饱和度紫色电镀材质，与亮银色主体形成强烈视觉区分，突出进气端的结构轮廓；内部涡轮叶片采用哑光黑色耐高温合金材质，模拟高温工作环境下的部件质感，场景采用棋盘格摄影棚地面，添加柔和的环境反射与软阴影效果，清晰呈现壳体表面的高光过渡与结构分界，让整体渲染效果兼具工业精密感与视觉表现力。设计过程中重点考量微型涡轮燃烧器的气流组织逻辑，前端锥形进气头采用渐缩式流道设计，可对进入的空气进行初步整流，降低进气紊流对后续燃烧效率的影响；中部壳体为燃烧室预留足够的封闭腔体空间，壁厚经过参数化校核，既保证结构强度满足高速旋转工况的受力需求，又尽可能控制整体重量适配RC航模的载重限制；后端紫色整流环集成涡轮安装座，叶片的倾斜角度经过反复调整，可在气流通过时驱动涡轮转子稳定旋转，为燃料雾化、空气增压提供动力支撑。整体模型结构拆分清晰，各部件可独立导出用于3D打印验证或数控加工，完全匹配微型RC航模动力系统的改装、教学演示与结构研究需求，能够直观展现涡轮喷气燃烧器的核心工作原理与结构组成。
