40x40带5mm间隙工业铝型材三维建模

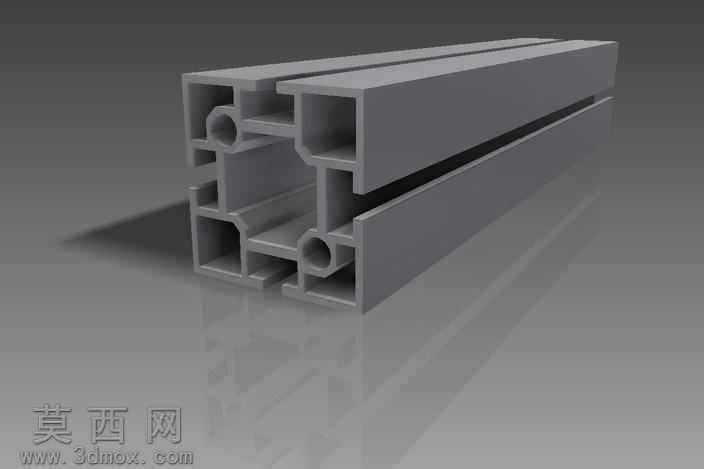

本模型为40×40规格带5毫米装配间隙的工业铝型材，建模过程严格遵循工业铝挤压型材的设计规范，首先以截面草图为核心构建基础特征：先绘制40mm×40mm的外轮廓基准矩形，定位四条主边的壁厚参数，再逐一绘制槽口、内腔加强筋、内置安装圆孔的截面轮廓，所有槽口尺寸匹配通用工业铝型材的紧固件安装标准，预留的5毫米间隙为相邻型材拼接时的装配公差预留位，避免型材拼接时因挤压形变、加工误差出现装配卡滞问题。完成全约束截面草图后，通过拉伸凸台特征生成指定长度的型材基体，建模全程保证截面轮廓无开放线段、无重叠几何，所有倒角、圆角参数符合铝型材挤压成型的工艺要求，避免出现挤压模具无法加工的尖锐内角。材质设置上采用6063-T5铝合金的物理参数，表面赋予哑光银白阳极氧化的材质效果，还原工业铝型材的真实表面质感，渲染时采用柔和的工业产品布光，清晰呈现型材的槽口结构、内腔加强筋布局、侧边安装孔位的细节，让观看者可以直观识别型材的截面特征与装配点位。结构设计上，该型材采用四边通用槽口设计，四个侧面的槽型尺寸完全统一，可搭配标准T型螺栓、角码、端盖等通用铝型材配件完成任意方向的拼接组装，内腔设置的十字加强筋在保证型材整体抗弯、抗扭强度的同时，尽可能降低型材的单位重量，内置的圆形通孔可用于穿装线缆、安装弹性螺母或者定位销钉，适配展览摊位搭建、轻型设备机架、工作台框架等多种快速施工场景的使用需求。建模过程中对所有装配接触面做了公差校验，预留的5毫米间隙可兼容常规加工的尺寸误差，即使型材切割端面存在轻微不平整，也可顺利完成框架拼接，无需二次打磨修配，完全匹配快速施工系统的高效装配要求，模型的所有特征参数均可直接导出用于工程出图、型材开模或者装配模拟。
