双出料槽铝型材挤压成型模具

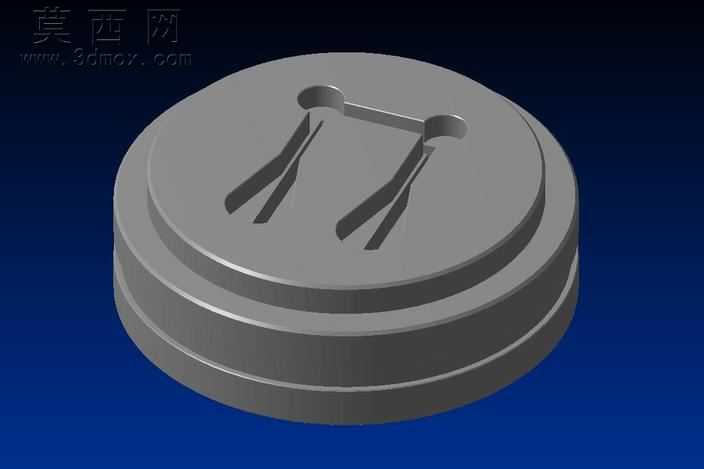

本模型为铝型材挤压成型用模具，整体采用多层叠合的圆柱式模体结构，建模阶段以铝型材挤出成型的工艺逻辑为核心，先确定模体的基准同轴度，以圆柱中心为定位基准搭建模胚的三层阶梯结构，每层阶梯的直径差、轴向厚度均参照常规挤压模具的装配公差要求设定，保证模体能够适配挤压设备的模座安装位。模面的成型结构设计为对称双出料槽布局，两个成型流道沿模体中心对称分布，每个流道的进料端设计为圆弧过渡的导流口，圆弧半径经过参数化调整，能够在铝料挤压进料时减少应力集中，避免铝料在流道内出现滞料、紊流的问题；流道从进料端到出料端采用渐缩的斜度设计，斜度参数匹配6063系铝合金的挤压流动特性，能够让铝料在流经模腔时均匀受压，保证挤出的铝型材截面尺寸精度、表面光洁度符合生产要求。两个流道之间设置有连接式分流桥结构，分流桥的截面做了圆角钝化处理，既能够分隔两股铝料流避免串料，又能保证模体的结构强度，承受挤压过程中数百吨的正向压力而不出现变形、开裂。建模完成后对模型进行了金属材质的渲染设置，赋予模体模具钢的哑光金属质感，调整环境光的明暗层次，清晰呈现模面流道的轮廓结构、阶梯模胚的层叠关系，通过深蓝色渐变背景突出金属模体的厚重质感，渲染角度选取斜向俯视视角，能够同时展示模面的成型结构与模胚的侧面阶梯结构，完整呈现模具的整体形态。设计过程中重点考量了挤压生产的实际工况，对模体的边角位置均做了微小的倒角处理，避免实际加工模具时出现应力集中的崩边问题，流道的出料端边缘做了0.1mm的锐边保留设计，保证挤出型材的截面棱边清晰无圆角，符合铝型材的外观质量要求。
