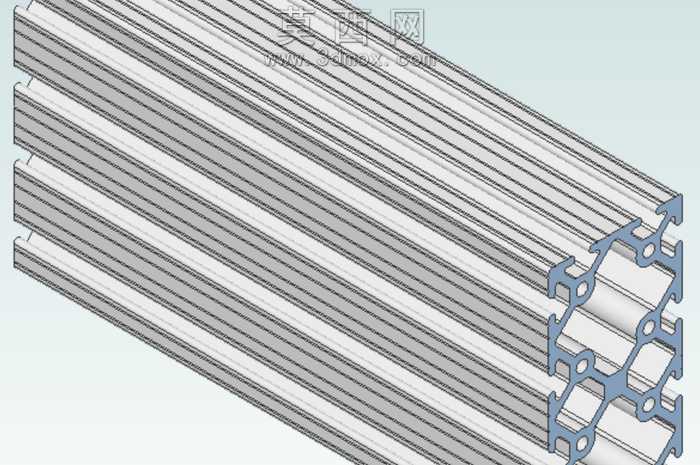

3英寸×6英寸规格挤压铝型材三维结构设计

本作品为3英寸×6英寸规格的挤压铝型材三维建模成果，建模过程以还原挤压型材的实际生产成型逻辑为核心，首先基于铝型材挤压工艺的成型特性，先绘制精准的二维截面草图，严格匹配该规格型材的外轮廓尺寸、内部加强筋排布、侧边安装槽位的几何参数，确保截面各部位的壁厚均匀性符合铝挤压生产的工艺要求，避免出现壁厚突变导致的挤压成型缺陷。完成截面草图的全约束绘制后，通过三维建模软件的凸台拉伸特征生成型材的基础主体，拉伸长度参考工业常用铝型材的定尺长度设定，同时对型材端部的截面边缘做微小的倒角处理，还原实际生产中铝型材切割后的边缘钝化效果，避免尖锐棱边的安全隐患。材质设置上选用6063-T5工业铝型材的常用材质参数，调整材质的漫反射、粗糙度与金属度数值，还原阳极氧化后铝型材表面细腻的银灰色哑光金属质感，渲染阶段采用柔和的侧方打光方案，清晰呈现型材表面的纵向挤压纹理，同时通过半透明剖切预览的方式，直观展示型材内部的中空腔体结构与加强筋的连接布局。结构设计上，该型材内部采用多腔体加强筋布局，在控制型材整体重量的同时保障截面的抗弯、抗扭力学性能，侧边预留的标准安装槽位可适配通用工业铝型材的配套连接件，无需额外打孔即可完成框架的快速组装。建模过程中针对原参考资料的细节偏差做了合理优化，调整了中心腔体的筋位排布，修正了原参考中部分槽位尺寸与通用配件不匹配的问题，确保模型既符合挤压成型的工艺可行性，又能满足实际工业框架搭建的装配需求，模型可直接用于铝型材框架的方案可视化展示、装配干涉校验以及前期的结构力学仿真参考，若有实际生产需求，可在此模型基础上进一步调整截面公差、表面处理工艺对应的细节参数，适配不同的应用场景要求。
