可调节式线缆固定拉链领带结构设计

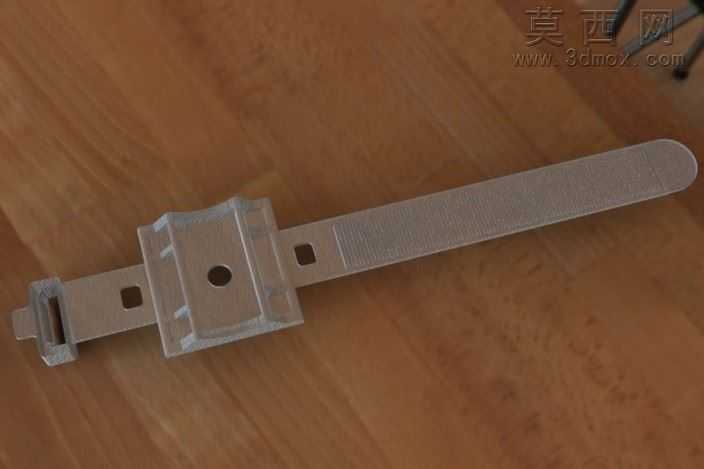

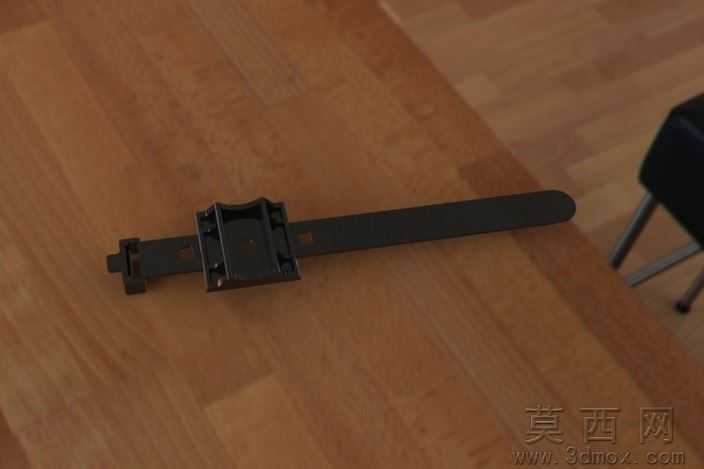

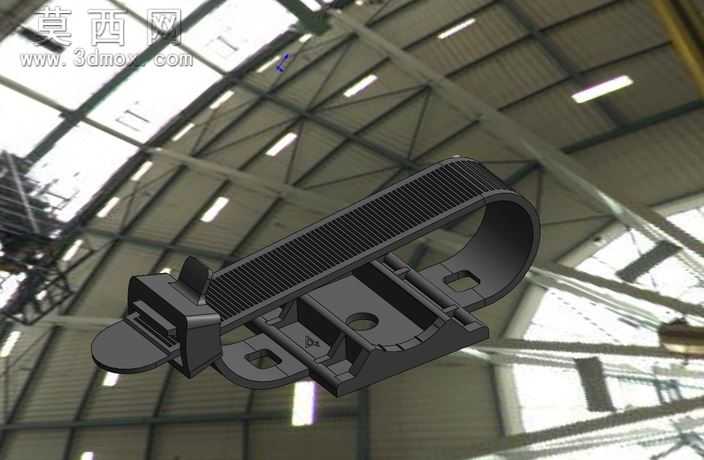

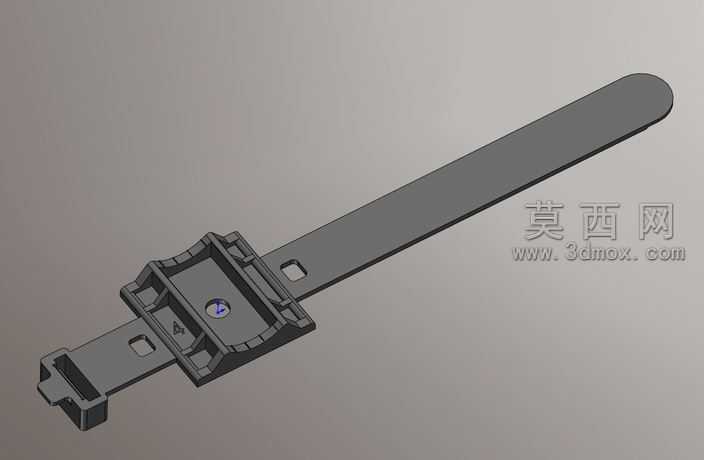

本作品为线缆紧固类束线固定结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑件生产工艺规范，对所有棱边做了适配开模需求的圆角过渡处理，避免出现应力集中与注塑缺陷。整体结构分为一体式束紧带身、锁止卡扣、安装底座三个核心功能模块：带身表面设计有连续等距的防滑齿纹，齿形角度经过反复校核，既保证束紧过程中滑动顺畅，又能在锁止后提供足够的咬合力防止松脱，带身末端做了圆弧导向处理，方便穿入锁扣完成快速束线操作；锁止卡扣采用弹性悬臂梁结构，利用工程塑料的自身形变特性实现单向锁止，同时预留了按压解锁位，可在需要调整线缆位置时快速松开，实现重复使用，避免传统一次性扎带的资源浪费；安装底座设计了两个对称的沉头安装孔，可通过螺丝将整个固定件稳固安装在设备面板、机架等安装面上，底座内部设置了与带身匹配的导向滑槽，保证带身穿入时不会出现偏移卡滞，底座与带身衔接处做了加强筋结构设计，在不增加整体壁厚的前提下大幅提升结构抗弯折、抗拉扯强度，避免长期使用出现断裂问题。材质设定上选用常用的尼龙PA66工程塑料，渲染时还原了该材质哑光磨砂的表面质感，对齿纹、安装孔、加强筋等细节做了光影强化处理，清晰展示各部分结构特征。设计过程中充分考虑了2英寸规格线缆的束紧需求，带身弯曲弧度适配常见圆形线缆的外径，束紧后不会对线缆外绝缘层造成过度挤压损伤，同时可兼容一定范围内的线径差异，整体结构紧凑，安装操作便捷，可广泛应用于电气柜布线、设备内部线束整理、通讯线缆固定等场景，建模时所有尺寸均按照实际使用需求做了参数化关联，可根据不同的线径、安装空间需求快速调整参数生成适配的衍生结构，无需重新绘制基础特征，大幅提升设计复用效率。
