注塑机用螺纹式螺杆止回阀结构设计

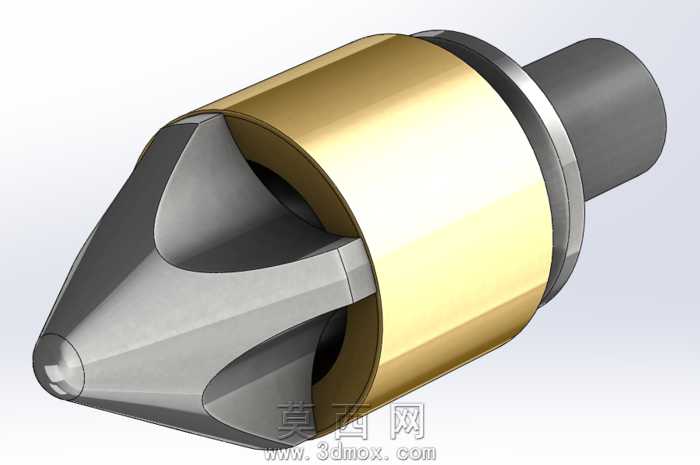

本作品为注塑成型设备配套的螺纹连接式螺杆止回阀三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对各零件的装配关系进行了完整约束，可直接用于工程出图、运动仿真与结构优化分析。模型外观渲染采用写实工业风格，主体阀芯与头部止逆结构赋予哑光不锈钢材质，还原金属切削加工后的细腻磨砂质感，中部衬套部分赋予黄铜材质，通过调整材质反射率与粗糙度参数，还原铜合金的暖金色金属光泽与轻微氧化质感，尾部连接段赋予深灰色氮化钢材质，模拟热处理后的表面色泽，各零件衔接处的倒角、退刀槽、密封棱边等细节均做了精细化处理，无破面、错面等建模缺陷。结构设计上，该止回阀采用尖锥式头部造型，三通道分流槽设计可在熔胶过程中对熔融塑料进行均匀分流，降低熔体流动阻力，避免塑料局部过热降解；中部铜质衬套与螺杆料筒内壁形成精密滑动配合，在射胶动作时可快速前移封闭熔胶通道，防止熔融塑料回流，保证射胶压力与注射量的稳定性；尾部采用标准细牙螺纹与注塑机螺杆前端连接，螺纹牙型参数符合通用注塑机螺杆接口标准，具备良好的互换性，可适配多数卧式注塑机的螺杆组件。设计过程中重点考量了止回阀的密封可靠性与耐磨性能，头部止逆密封面采用锥面硬密封结构，密封接触宽度经过优化，既保证密封时无熔体泄漏，又避免接触面积过大导致启闭动作滞后；分流槽的流线型曲面经过曲率连续处理，可减少熔体流动时的剪切热，降低塑料残留与碳化风险，整体结构紧凑，零件数量少，便于拆装维护与更换易损件，可直接用于注塑机配件的设计参考、教学演示与生产加工。
