锅炉用角式法兰连接单向阀三维设计

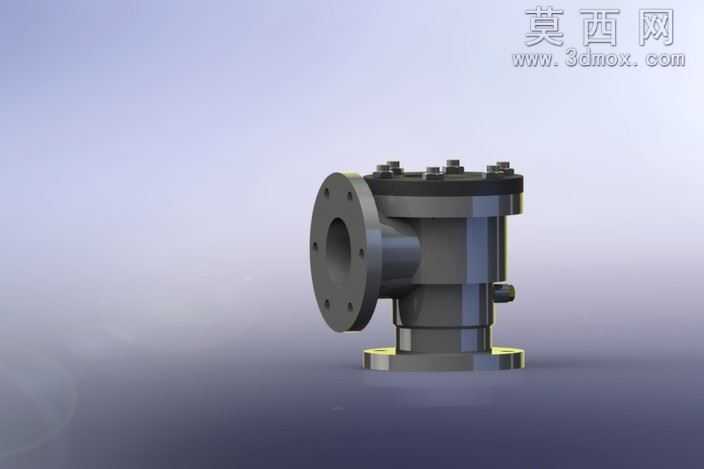

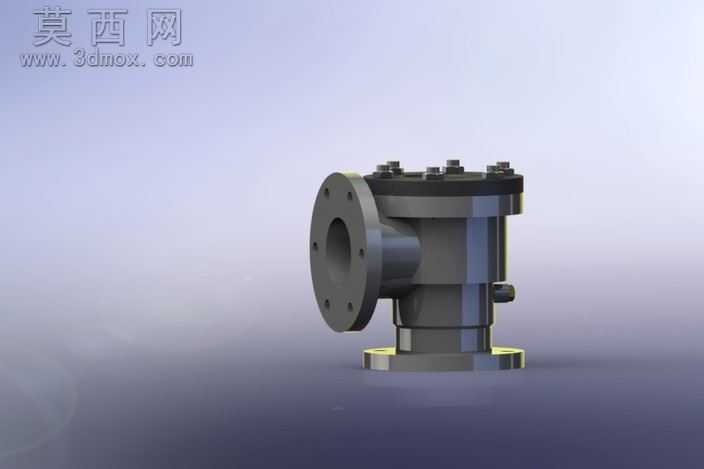

本作品为锅炉配套用角式法兰连接单向阀的三维建模设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先梳理单向阀的核心功能逻辑：作为锅炉系统的压力保护与介质单向导通部件，需实现介质正向流通、反向截止的功能，避免锅炉承压异常时介质倒流引发的安全风险。建模过程中先完成核心流道结构的草绘与放样，确定阀体的角式通径走向，即垂直方向与水平方向的法兰接口分别对接锅炉的压力释放管路与下游排放管路，流道内壁做平滑过渡处理，减少介质流通时的阻力损耗。随后拆分阀体、阀盖、法兰盘、紧固螺栓、密封组件、内部启闭件等独立零件，对每个零件进行单独建模：阀体采用铸钢件的结构设计，外壁设置均匀的加强筋结构提升承压能力，法兰盘严格匹配对应通径的法兰连接标准，预留均匀分布的螺栓孔位，保证安装时的对接精度；阀盖与阀体采用法兰螺栓连接结构，接触面预留密封槽位用于放置密封垫片，保证阀腔的密封性；内部启闭件采用升降式止回结构，设计有导向限位结构，保证阀瓣在介质压力作用下可沿轴向平稳升降，正向介质压力达到开启阈值时阀瓣抬升实现介质流通，反向压力作用时阀瓣回落压紧密封面实现截止，避免介质倒流。材质渲染阶段针对不同零件匹配对应工业材质：阀体、阀盖、法兰、螺栓等金属结构件赋予铸钢哑光金属材质，还原工业铸件的表面质感，密封件赋予耐温橡胶的深色哑光材质，金属部件的边缘做轻微倒角处理，还原真实机加工的工艺细节，避免尖锐棱角的失真效果。渲染场景采用渐变浅灰背景，搭配柔和的三点布光，主光从侧上方照射突出阀体的结构轮廓与法兰的安装面细节，辅光补全暗部阴影避免结构细节被遮挡，轮廓光勾勒阀体边缘提升模型的立体感，最终呈现的模型可清晰展示角式单向阀的外部安装结构、连接方式与内部功能逻辑，可用于锅炉管路系统的装配校验、结构展示与教学演示场景，建模过程中所有配合尺寸均做公差校验，保证虚拟装配时无干涉问题，符合工业阀件的设计规范与实际使用要求。
