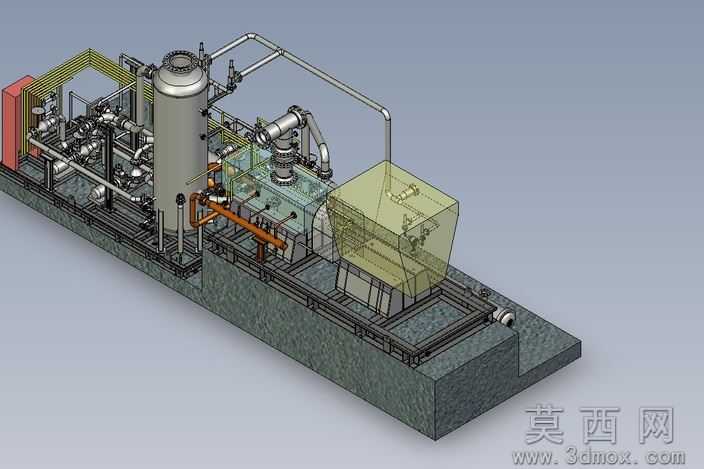

撬装式天然气处理集成装置三维设计

本作品为撬装集成式气体处理装置的三维建模成果，建模过程严格遵循化工装置工程化设计逻辑，首先完成整体撬装底座的结构搭建，采用型钢焊接框架搭配混凝土配重基座的结构形式，精准还原底座上的设备安装定位槽、管线支吊架预埋点位、走台护栏安装接口等细节，确保所有上层设备的装配定位完全符合工程实际安装公差要求。核心设备建模阶段，针对立式承压分离塔采用参数化建模方式，精准还原塔体的椭圆形封头、人孔结构、接管法兰、液位计接口、安全阀安装座等细节，塔体外表面做哑光金属防腐漆面材质处理，搭配银灰色金属质感的爬梯与操作平台护栏，还原现场设备的真实视觉效果。动力压缩单元部分，完整还原往复式压缩机组的缸体结构、曲轴箱、联轴器护罩、润滑油管路系统，机组外壳采用半透明防护材质渲染，可直观展示内部传动结构的布局逻辑，同时对机组的进出口缓冲罐、冷却器管线做等比例还原，管线的弯头曲率、法兰连接点位、阀门操作空间均按照行业设计规范排布。工艺管线建模阶段，区分不同工艺介质的管线属性，原料气进气管线采用黄色防腐材质标识，排污管线采用深棕色材质，放空管线采用银灰色镀锌钢管材质，所有管线的支吊架、保温层、伴热管线细节均做精细化呈现，阀门部分还原闸阀、止回阀、安全阀的不同结构特征，手轮方向、安装高度均符合现场操作的人机工程要求。电气与仪控部分，还原撬体边角的防爆接线箱、线缆桥架、现场压力变送器、温度传感器的安装布局，接线箱采用红色防爆漆面材质，线缆沿桥架规整排布，末端通过防爆挠性管连接至各仪表点位。整体渲染阶段采用工业级渲染参数，金属材质的反光度、混凝土基座的粗糙质感、透明护罩的折射效果均做精细化调试，搭配等轴测视角完整展示整个撬装装置的布局逻辑，所有部件的装配关系清晰可辨，可直接用于装置方案展示、施工交底、运维培训等场景，建模过程中充分考虑撬装设备的模块化设计特点，各功能单元可独立拆分查看，便于后续的设计修改与部件替换。
