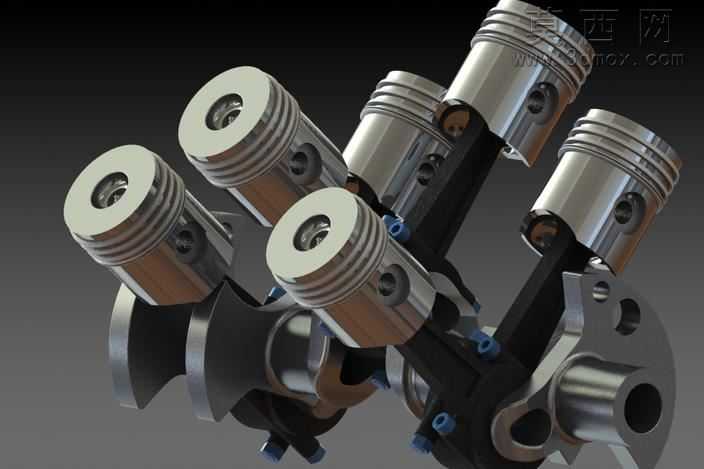

V6柴油发动机曲轴活塞组合结构模型

本模型为V6柴油发动机核心的曲柄连杆机构总成，采用SolidWorks进行全参数化三维建模，完整还原了V型六缸布局下曲轴与活塞组件的装配关系与结构细节。建模过程中首先依据V6发动机60度夹角的缸体布局参数，完成曲轴主轴颈、连杆轴颈、曲柄臂、平衡块的特征构建，通过旋转凸台、拉伸切除、圆角过渡等命令精准还原各轴颈的配合尺寸，对曲轴油道孔做了简化但保留位置标识，平衡块的异形轮廓通过样条曲线拟合后拉伸成型，确保整体配重结构符合V6发动机的动平衡设计逻辑。活塞部分按照柴油发动机活塞的结构特点，分别构建了活塞顶、环槽、活塞销座、裙部特征，三道活塞环的槽位尺寸严格匹配常规柴油机密封设计，活塞销孔与连杆小头的配合间隙在装配体中做了合理的约束设置。连杆组件采用分体式大头设计，完整还原了连杆盖、连杆螺栓的装配结构，大头轴瓦与曲轴连杆轴颈、小头衬套与活塞销的配合关系通过同轴心、重合等装配约束实现精准定位。渲染阶段采用金属材质组进行表现，曲轴本体赋予锻钢哑光金属材质，调整粗糙度参数模拟锻件表面质感，活塞组件赋予铝合金材质，通过调整高光强度体现铝合金的金属光泽，活塞环、连杆螺栓等小件赋予镀铬亮面金属材质，区分不同部件的材质差异。场景布光采用多光源组合，主光源从斜上方打光突出部件的轮廓层次，辅助光源补光消除暗部死黑，环境光添加微弱的反射效果增强金属质感的真实度，整体渲染效果清晰展现了V型布局下六组活塞连杆与曲轴的空间位置关系，可用于柴油发动机结构教学、原理演示以及相关零部件的设计参考，模型各部件均为可编辑特征，支持后续的参数修改与结构调整。
