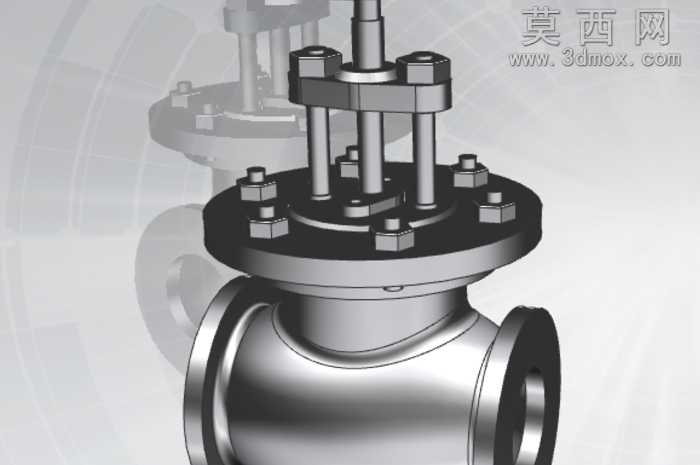

法兰连接直通式工业截止阀三维设计

本作品为工业管路系统常用的法兰连接直通式截止阀三维建模成果，建模过程严格遵循截止阀的实际生产制造尺寸规范，完整还原了该类阀门的全部核心结构。建模阶段从阀体基础轮廓搭建开始，先通过旋转特征生成阀体的直通式流道腔体与外部法兰连接结构，精准控制流道的通径尺寸、法兰的螺栓孔分布位置与密封面粗糙度对应的结构细节，保证阀体部分的结构强度与密封性能符合工业使用要求。随后依次完成阀盖、阀杆、阀瓣、填料压盖、连接螺栓螺母等配套零部件的独立建模：阀杆部分采用梯形螺纹传动结构设计，精准还原螺纹的牙型角、导程参数，保证阀杆升降动作的传动逻辑合理；阀瓣与阀座的密封面采用锥面配合结构，建模时严格控制密封面的贴合角度与接触宽度，还原截止阀截断介质时的密封原理；填料函部分预留了标准的填料填充空间与压盖压紧行程，还原阀门的动密封结构设计；所有连接螺栓、螺母均采用标准件参数化建模，螺栓的公称直径、长度、六角头尺寸均符合对应国标紧固件的参数要求。完成全部零部件建模后，按照实际装配逻辑进行组件装配，添加合理的装配约束关系，清晰呈现阀杆升降带动阀瓣启闭的动作原理，可直观模拟阀门从全开到全关的完整运动行程。材质渲染阶段，为阀体、阀盖等承压铸件部件赋予哑光铸钢材质，还原铸钢件经喷砂处理后的表面质感；为阀杆、螺栓螺母等机加工件赋予亮面金属材质，体现精加工表面的金属光泽；为密封填料部分赋予黑色非金属柔性材质，区分不同部件的材质属性。整体模型结构完整，装配关系清晰，无结构干涉、特征缺失等问题，可用于阀门产品的结构展示、管路系统的虚拟装配仿真、相关产品的设计参考以及工业教学演示场景，能够直观展现法兰式截止阀的内部构造与工作原理，帮助相关人员快速理解该类阀门的设计逻辑与结构特点。
