单缸发动机曲轴有限元仿真分析模型

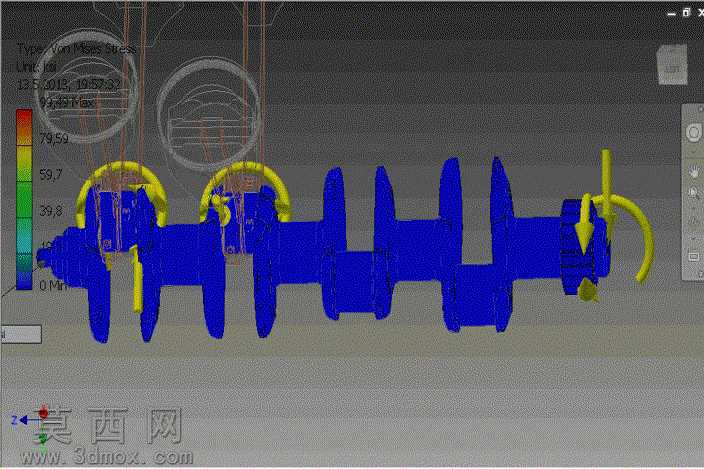

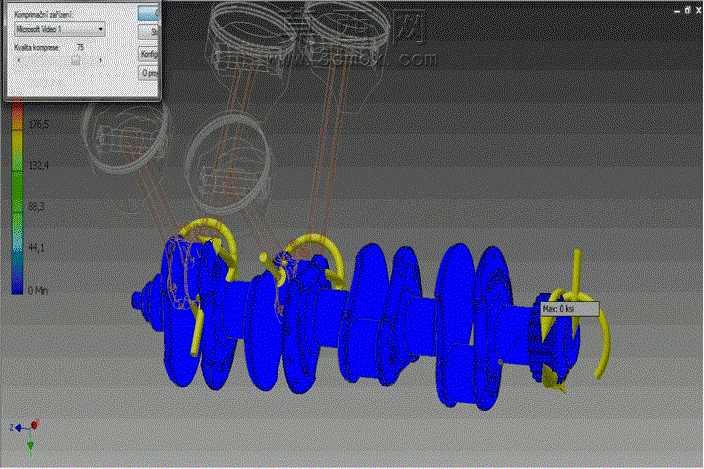

本模型围绕单缸发动机核心部件曲轴展开有限元仿真建模，在三维建模阶段严格参照单缸内燃机曲轴的实际结构参数完成实体构建，完整还原了曲轴的主轴颈、连杆轴颈、曲柄臂、平衡块以及前端动力输出端的全部几何特征，对轴颈过渡圆角、油孔开口等易产生应力集中的细节部位做了精细化几何处理，避免因模型简化导致仿真结果出现偏差。建模过程中对非关键的微小倒角、工艺刻痕等特征做了合理抑制，在保证仿真精度的前提下有效降低了网格划分的计算量。材质设置环节，针对曲轴常用的高强度锻钢材料属性完成参数定义，准确赋予材料弹性模量、泊松比、密度、屈服强度等核心力学参数，确保仿真计算的材料本构关系与实际工程应用场景一致。仿真前处理阶段，根据曲轴实际工作状态完成边界条件施加：对主轴颈位置设置符合实际装配工况的旋转约束，在连杆轴颈位置施加对应气缸做功冲程的周期性载荷，同时添加曲轴旋转过程中的惯性力载荷，还原单缸发动机运行时曲轴的真实受力状态。网格划分采用结构化六面体网格与局部四面体网格结合的方式，对应力集中的过渡圆角、油孔周边区域做网格加密处理，平衡计算效率与结果精度。后处理阶段通过云图直观展示曲轴整体的应力分布规律，清晰标识出高应力区域的位置与应力数值，可直观判断曲轴结构的强度薄弱点，为曲轴的结构优化、尺寸调整提供量化的数据参考。整个仿真模型完整复现了单缸发动机曲轴的受力模拟流程，可用于验证曲轴结构设计的合理性，也可作为内燃机零部件结构强度分析的参考案例，帮助设计人员快速定位结构设计缺陷，缩短产品研发阶段的验证周期，减少物理样机的测试成本。
