离心式工业通风机结构设计模型

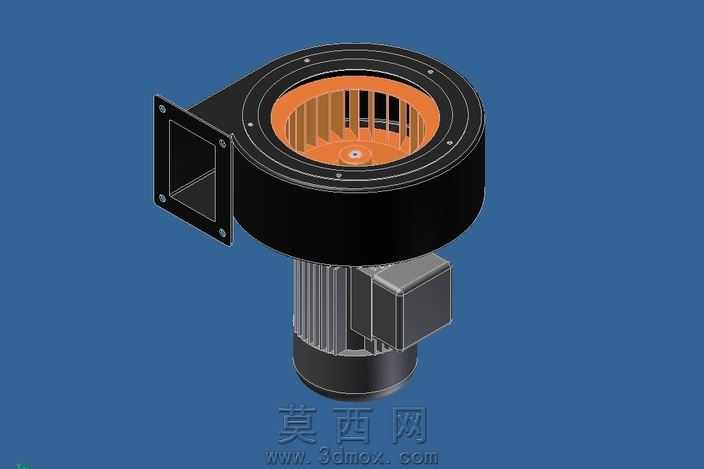

本模型为离心式工业通风机的完整三维设计模型，采用Autodesk Inventor完成全参数化建模与装配设计，整体还原了该类风机的真实结构组成与装配关系。建模过程中首先对风机的核心功能部件进行参数化草图绘制，依次完成进风口法兰、蜗壳壳体、离心叶轮、驱动电机、接线盒等部件的独立建模，再按照实际装配约束完成整体装配，确保各部件间的配合关系符合实际生产装配逻辑。材质渲染方面，针对不同部件的实际材质属性进行了区分设置：蜗壳部分采用哑光黑色金属材质，还原冷轧钢板喷涂后的质感，表面添加细微的磨砂纹理提升真实感；离心叶轮部分采用暖橙色金属漆材质，清晰区分叶轮与蜗壳结构，同时还原叶轮部件的表面处理效果；驱动电机部分采用深灰色铸铁材质搭配散热筋的细节纹理，接线盒部分采用哑光灰工程塑料材质，不同材质的区分让模型的结构层次更加清晰直观。结构设计上，模型完整还原了离心风机的工作结构逻辑：方形进风口法兰带有标准安装孔位，可与通风管道直接对接；蜗壳采用对数螺旋线型流道设计，确保气流在壳体内实现顺畅的动能转换；前倾式离心叶轮带有均匀分布的弧形叶片，叶片与叶轮前后盘的连接结构完整还原；驱动电机与叶轮采用直联传动结构，电机壳体的散热筋、接线盒的走线结构均做了精细化建模，没有省略关键结构细节。设计思路围绕工业离心风机的实际功能需求展开，建模过程中兼顾了结构准确性与模型轻量化，既保证各部件的尺寸比例、安装位置符合行业通用规范，也通过合理的特征简化避免了不必要的模型冗余，可用于风机结构教学、产品方案展示、装配工艺模拟等场景，能够直观呈现离心式通风机的内部构造与工作原理，帮助理解离心风机通过叶轮旋转产生离心力、在蜗壳内完成动压到静压转换的工作过程。
