工业离心风机带驱动电机结构设计

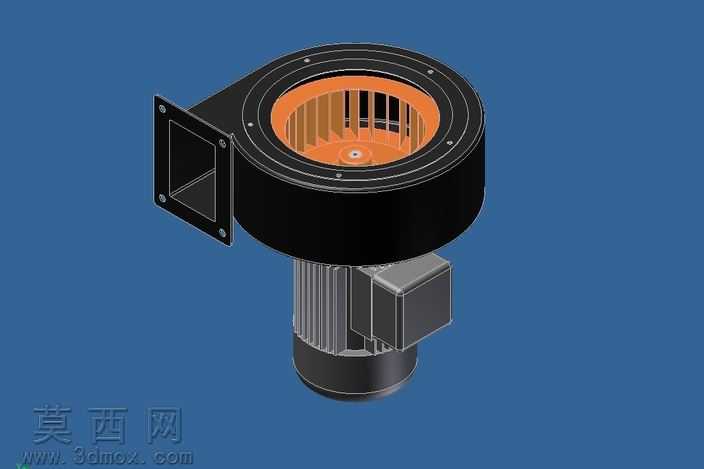

本作品为工业离心风机一体化结构三维建模成果，整体采用参数化建模思路完成全结构搭建，首先对风机核心的蜗壳部件进行曲面建模，通过放样、扫掠命令构建蜗壳的渐开线流道结构，保证流道内壁光滑过渡，减少气流运行阻力，蜗壳侧部设计方形法兰接口，法兰面预留均匀分布的螺栓安装孔，可直接对接通风管道实现快速装配。叶轮部分采用多叶片前倾式结构设计，通过圆周阵列命令完成所有叶片的均匀排布，叶片与叶轮前后盘采用贴合约束保证连接强度，叶轮中心预留与电机轴配合的轴孔及键槽结构，可实现与驱动电机的精准传动配合。驱动电机部分采用实体建模方式还原电机外壳、散热筋、接线盒等细节结构，电机输出轴与叶轮轴孔采用同轴心约束，电机与蜗壳支架通过螺栓连接结构实现刚性固定，保证整体运行的稳定性。建模过程中对各部件的装配干涉进行逐一排查，调整各配合面的公差预留量，保证实际生产装配的可行性。材质渲染阶段，蜗壳外壳采用磨砂黑色金属材质，叶轮采用橙色喷塑金属材质，电机外壳采用银灰色铸铝材质，接线盒采用深灰色工程塑料材质，通过不同材质的区分清晰展现各部件的功能分区，渲染时添加柔和环境光突出结构轮廓，让整体模型的工业质感得到充分展现。整体设计兼顾气动性能与装配实用性，可直接用于风机产品的结构验证、装配演示以及生产加工参考，完整还原了小型工业离心风机从动力输入到气流输出的全部结构逻辑，各部件的连接关系、传动结构都做了精准还原，没有做多余的结构简化，能够直观展现该类风机的内部构造与工作原理。
