塔式起重机臂架结构三维设计模型

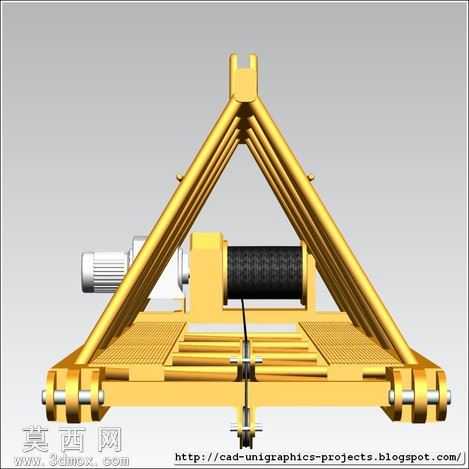

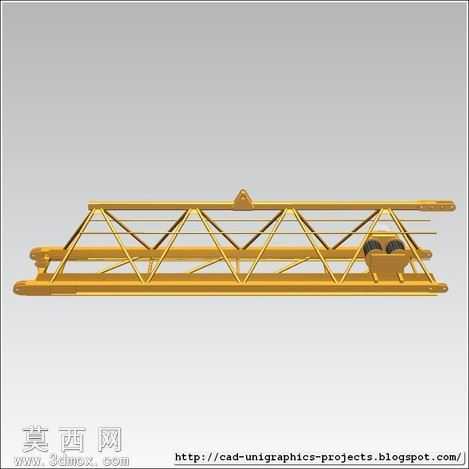

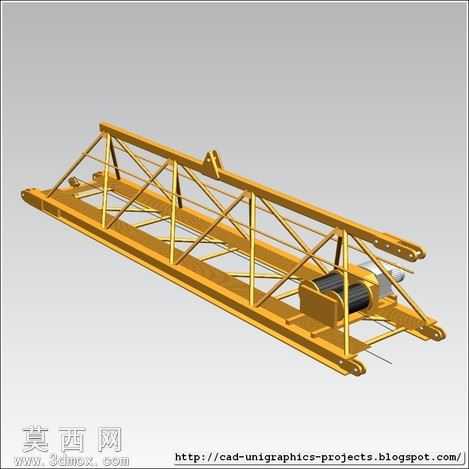

本模型为塔式起重机的臂架主体结构三维设计成果，整体采用工程领域常用的桁架式结构设计，以三维建模软件完成全参数化搭建，还原了塔式起重机起重臂的核心构造特征。建模过程中参考公开的同类型起重机外观比例完成框架搭建，所有桁架杆件均按照真实起重设备的受力排布逻辑进行布局，主弦杆、腹杆的连接位置完全匹配实际起重臂的传力路径，同时配套完成了臂架端部连接结构、起升机构安装基座的细节建模，还原了卷扬机构在臂架根部的安装位形态。模型渲染阶段采用起重机械通用的警示黄作为主体材质配色，金属杆件赋予哑光钢结构材质，传动部件区域做了差异化的材质区分，整体视觉效果贴近真实工程设备的外观质感，能够直观展现臂架的结构组成与部件排布逻辑。设计过程中重点还原了起重臂的分段连接逻辑，对臂架上的电缆走线支架、小车运行轨道的安装位都做了对应结构预留，虽然未采用完全精准的原厂实测尺寸，但所有结构比例均参考实拍设备的照片进行校准，配置文件中的尺寸参数支持后续编辑调整，可根据实际设计需求修改杆件规格与整体长度。模型拆分了二十余个独立结构部件，涵盖臂架主体分段、连接接头、电缆固定座、配重连接结构、小车运行相关组件等部分，清晰展现了桁架式起重臂的装配逻辑，可用于起重机械的结构教学、方案展示、虚拟装配演示等场景，能够帮助使用者快速理解塔式起重机臂架的组成原理与结构特点，也可作为同类型设备设计的参考基础模型，辅助完成初步方案的结构布局验证。
