17.55t桁架式起重设备三维设计模型

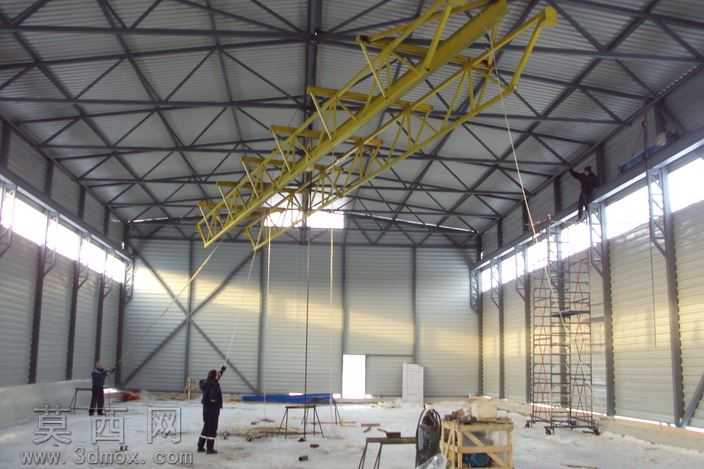

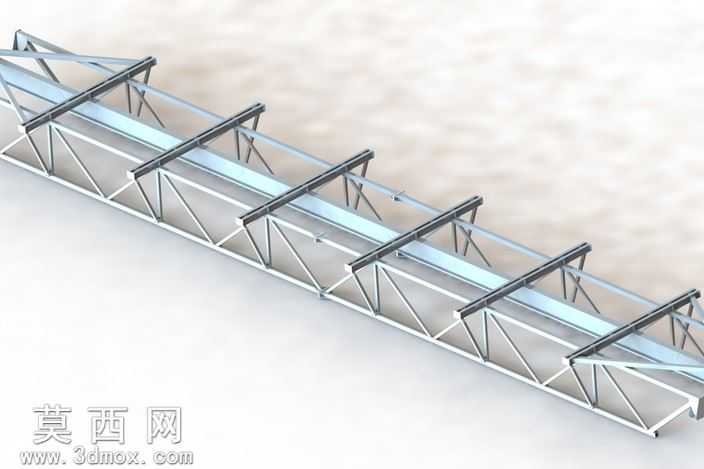

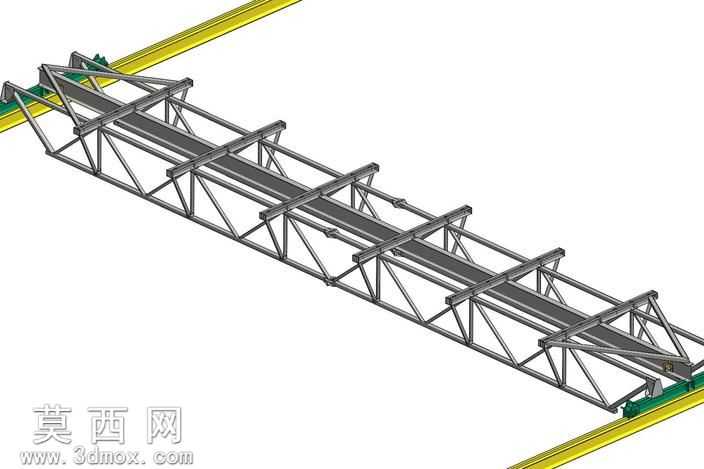

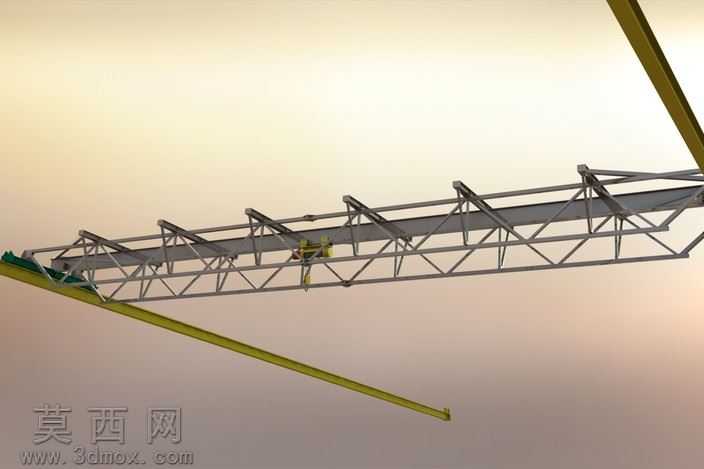

本模型为额定起重量17.55吨的桁架式起重机三维设计成果，整体建模过程严格遵循起重机械设计规范，先从核心受力构件的参数化建模入手，精准还原了桁架主梁的空间结构：采用等边角钢拼接成的三角形稳定桁架单元，沿主梁长度方向等距排布，通过虚拟焊接约束模拟实际钢结构的连接刚性，既保证了模型结构的力学合理性，也还原了实机主梁轻量化、大跨度的设计特点。建模过程中对起重小车的运行轨道做了精细化处理，轨道沿主梁上弦杆通长布置，配合小车行走轮的限位结构，完整复现了起重小车沿主梁横向移动的运动逻辑，同时对主梁两端的端梁连接结构做了细节刻画，预留了与运行大车的装配接口，可直观展示整机的装配关系。材质与渲染阶段，针对不同构件做了差异化材质赋予：主体钢结构采用哑光深灰金属材质，模拟Q235钢材经防锈处理后的表面质感，起重吊钩、行走轮等受力磨损件采用亮面调质钢材质，突出其加工精度与高强度属性，斜拉安全索采用半哑光黄色漆面材质，还原工程设备安全标识的配色逻辑。渲染时采用柔和的顶侧光源，搭配浅米色渐变背景，既清晰呈现桁架结构的空间层次，避免密集杆件出现视觉混淆，也通过柔和阴影强化了构件的立体感。设计思路上，本模型优先保障结构的工程实用性，桁架单元的杆件角度、截面尺寸均参考同吨位实机参数设定，在保证模型可用于结构展示、装配教学的同时，也可作为同类型起重设备方案设计的参考基底，模型完整保留了各构件的独立建模特征，支持后续根据不同工况需求修改跨度、起升高度等核心参数，适配不同铁路建设、货场吊装场景的方案演示需求，整体建模逻辑清晰，构件无冗余面，在保证细节完整度的同时兼顾了文件运行的流畅性。
