径向轴用双唇型密封圈三维建模作品

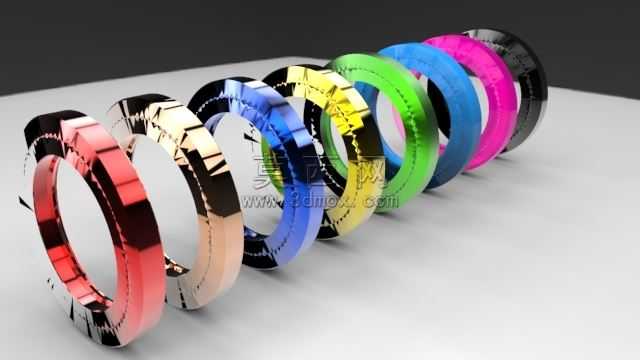

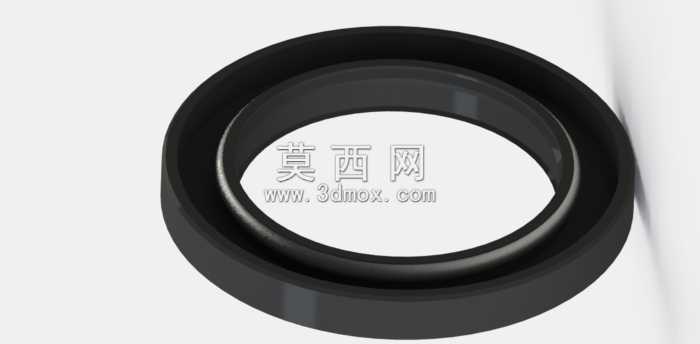

本作品为径向轴用双唇型密封圈的三维参数化建模成果，建模过程严格遵循密封件行业通用设计规范，完整还原了该类密封元件的真实结构特征。建模初期先依据密封圈的公称尺寸参数绘制二维截面草图，精准勾勒出主密封唇、副防尘唇、金属骨架嵌装槽、外圈橡胶包覆层、唇口弹簧安装位的轮廓线条，对各段轮廓的倒角、圆弧过渡做了精细化处理，确保截面轮廓的曲率连续无断点，为后续实体生成打下精准基础。完成草图绘制后，采用旋转凸台特征生成密封圈的基础实体，针对橡胶主体与内嵌金属骨架的不同材质属性，分别对两个实体部分做独立的特征编辑：橡胶部分重点还原唇口的薄壁弹性结构，对唇口接触区域做了0.1mm级的尺寸微调，模拟实际生产中唇口的过盈配合设计余量；金属骨架部分则还原了其冲压成型的直角翻边结构，确保骨架与橡胶包覆层的嵌合位置完全匹配实际装配关系。材质渲染阶段，针对丁腈橡胶材质调整了漫反射、粗糙度、次表面散射参数，还原橡胶材质哑光、略带弹性质感的表面特征，金属骨架部分则赋予冷轧钢板的材质属性，调整金属光泽度与表面细微磨砂纹理，让整体渲染效果贴近真实工业产品的视觉表现。结构设计上完整保留了双唇密封的功能特征：主唇口用于封堵腔体内部润滑油泄漏，副唇口用于阻挡外部粉尘、杂质进入腔体内部，唇口背部的弹簧安装槽预留了标准尺寸的环形空间，可适配对应规格的 garter 弹簧，保证唇口在长期使用磨损后仍能维持对轴面的贴合压力。建模过程中对密封圈的安装导向倒角做了专门优化，外圈橡胶的过盈尺寸按照行业通用的壳体安装公差做了对应设置，确保模型可直接用于虚拟装配仿真、密封性能模拟分析等工程场景，整体模型的几何公差控制在0.02mm以内，完全满足工业设计环节的模型精度要求。
