C/CS接口镜头转接适配环组件

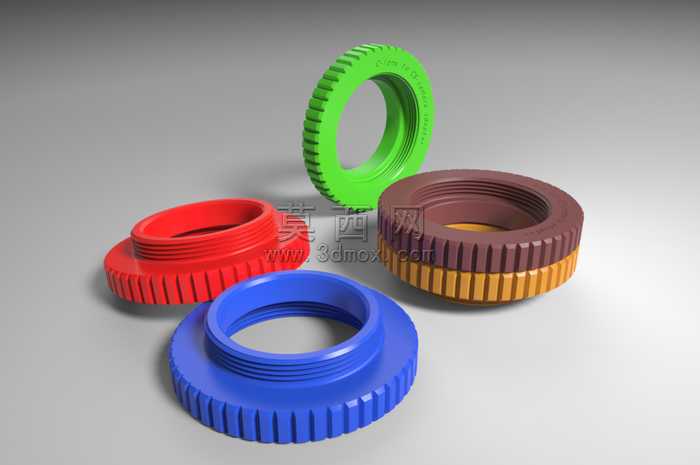

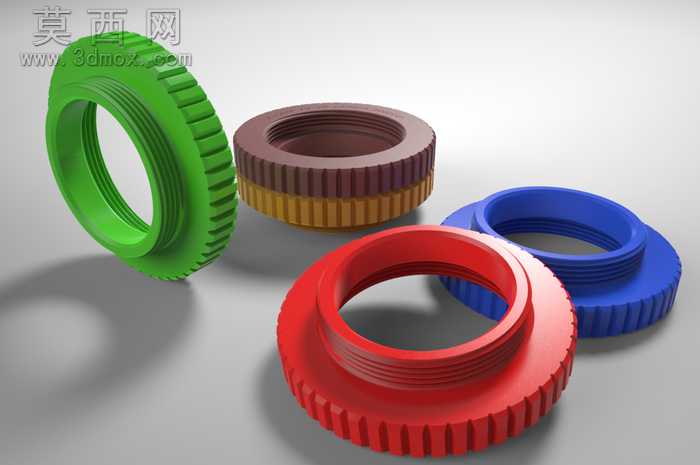

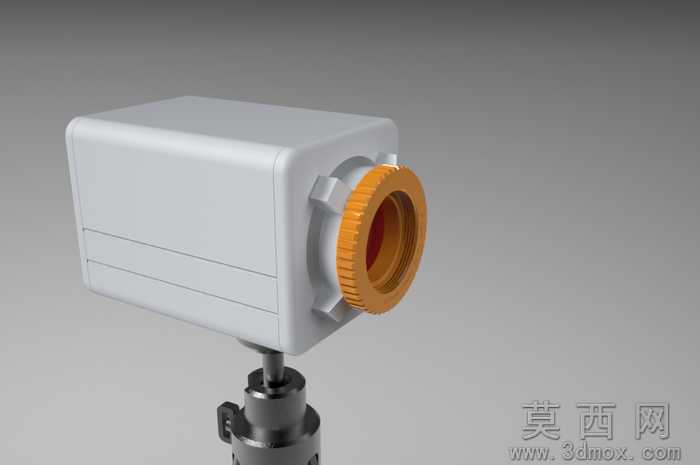

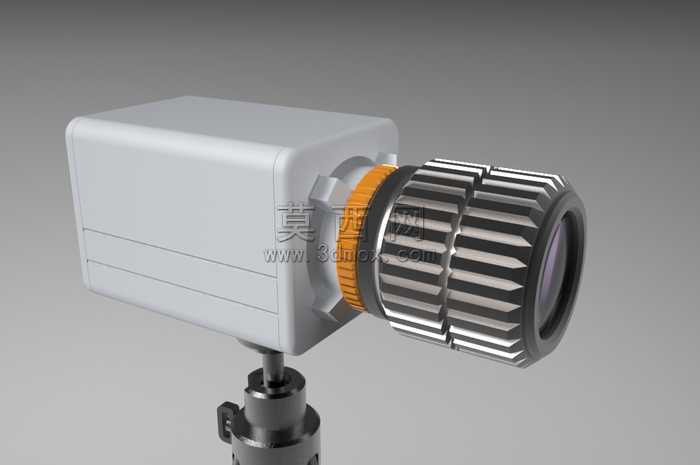

本套C/CS镜头转接适配环采用三维参数化建模方式完成全结构设计，建模过程中严格遵循1-32联合国2A螺纹的标准公差规范，精准还原了转接环的内螺纹、外螺纹衔接结构，确保C装载体与C装入透镜环、便携式摄像机CS装载接口之间能够实现无间隙精准配合，满足监控摄像设备的镜头转接使用需求。建模阶段首先绘制适配环的截面轮廓草图，对环体的内外径尺寸、螺纹牙型参数、滚花防滑结构的齿距与齿高进行精准约束，通过回转特征生成环体基础结构，再对环体外周的防滑滚花进行阵列特征处理，保证滚花纹理均匀分布、握持摩擦力符合手动拧转的使用需求，同时对环体边缘做圆角过渡处理，避免锐边造成使用划伤。材质与渲染阶段针对不同配色的适配环分别赋予对应材质属性，绿色、红色、蓝色款采用哑光硬质工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料件的细腻磨砂质感，棕黄拼色款采用双色注塑的材质表现，分别设置棕色段与黄色段的材质色彩与反光属性，渲染时采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰展现环体的螺纹细节、滚花纹理与不同材质的质感差异，还原产品的真实外观效果。设计过程中充分考虑3D打印生产的工艺要求，对环体的壁厚做均匀化处理，避免出现壁厚突变导致的打印翘曲问题，螺纹部分的尺寸预留了3D打印的工艺公差，保证打印完成后螺纹能够顺畅旋合，滚花结构的尺寸设计兼顾了防滑效果与打印成型难度，避免出现过于细小的结构导致打印断料、成型残缺的问题。整套适配环结构紧凑，各部件之间的衔接尺寸经过反复校验，能够稳定实现C卡口与CS卡口设备之间的镜头转接，适用于便携式摄像机、闭路电视监控设备的镜头改装与适配场景，既可以满足3D打印小批量定制生产的需求，也可作为量产注塑件的结构设计参考。
