手动压紧式密封胶涂抹工具结构设计

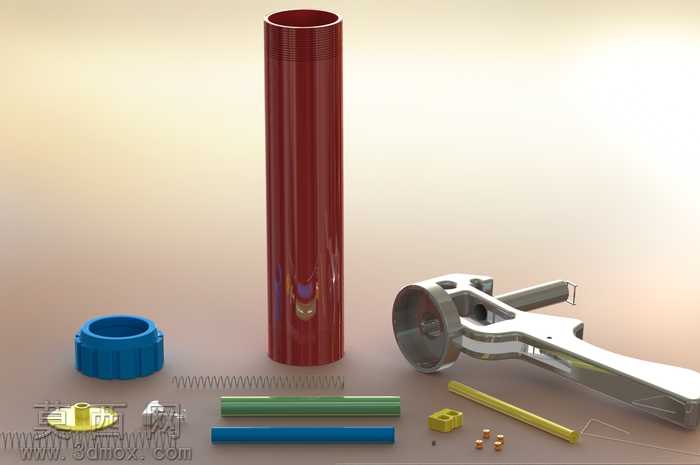

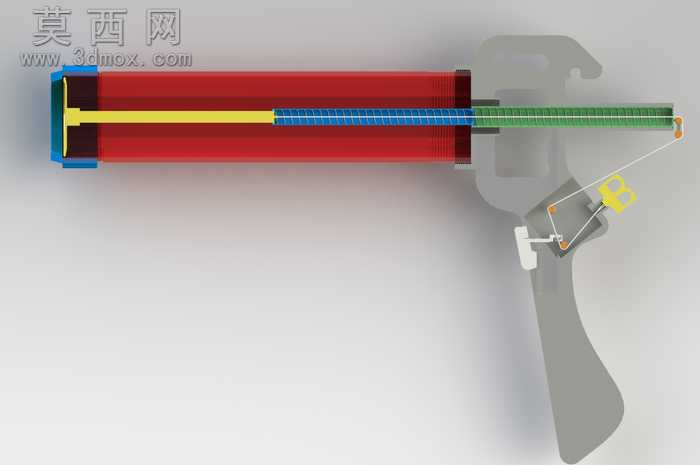

本作品为手动式密封胶涂抹工具的三维结构设计，整体采用三维参数化建模方式完成全零件的构建与装配验证，建模过程中对每一个结构部件都做了精准的尺寸约束与配合校验，确保各运动部件无干涉、装配逻辑符合实际生产使用需求。从结构组成来看，该工具整体采用枪式握持布局，符合人工施力的操作习惯，主体包含胶料容纳腔、推杆传动组件、扳机触发机构、复位弹簧、握持手柄五大核心部分。胶料容纳腔采用长筒式结构设计，能够适配常规规格的密封胶存储容器，腔体内壁做了光滑面的材质渲染处理，模拟实际工程塑料的低摩擦特性，保证推杆推进过程中阻力均匀，出胶量稳定可控。推杆传动组件采用同轴心布局，前端设置与胶筒活塞匹配的推盘，中段为刚性传动杆，后端与扳机驱动的棘轮进给结构相连，能够实现逐段递进式的进给控制，避免一次性推进过量造成胶料溢出浪费。扳机触发机构采用杠杆式力学设计，通过铰接销轴与手柄基座相连，扳机与传动杆之间设置联动卡爪，扣动扳机时卡爪带动传动杆向前行进固定行程，松开扳机时在复位弹簧的作用下扳机回到初始位置，卡爪自动卡入下一个进给齿位，实现连续可控的涂胶操作。复位弹簧采用圆柱螺旋压缩弹簧结构，建模时还原了弹簧的有效圈数、节距与丝径参数，渲染时赋予弹簧金属钢材的材质属性，还原弹簧部件的金属光泽与弹性结构特征。握持手柄采用符合人体工学的曲面造型，表面做了防滑纹理的细节设计，渲染时采用哑光工程塑料材质，提升握持的舒适感与操作稳定性。设计过程中针对传统涂胶工具心轴行程过长、结构冗余的问题做了优化，将心轴的整体行程范围缩减了六成，在保证足够胶料推送行程的前提下，大幅压缩了工具的整体长度，让整个工具结构更加紧凑便携，适合狭小空间内的密封施工作业使用。整体装配完成后做了运动仿真验证，确认扳机扣动、弹簧复位、推杆进给的整套动作逻辑顺畅，各铰接部位的转动间隙、传动部件的配合间隙都设置在合理范围内，既不会出现卡滞问题，也不会因为间隙过大造成进给量不准的问题。渲染阶段对不同部件做了差异化的材质区分，胶筒部分采用半透明红色材质模拟胶筒外壳，传动杆部分做了黄、绿、蓝等不同色彩的分段标识，清晰展示内部的传动结构层次，手柄部分采用半透明灰色材质，既能够展示内部的铰接结构，也能体现外壳的包裹效果，让整个模型的结构展示更加直观清晰，便于理解整套涂胶工具的工作原理与结构优势。
