手摇式三轮轨道行走滑车结构设计

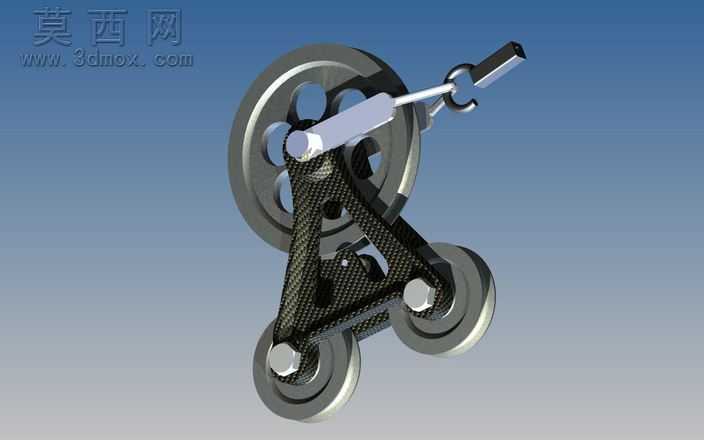

本作品为手摇驱动的轨道行走滑车三维建模成果，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程中严格遵循机械设计的公差配合规范，对每一处连接结构的装配间隙、运动干涉都做了逐次排查，确保机构运动逻辑符合实际使用需求。模型渲染阶段采用了渐变蓝灰色背景突出主体结构，针对不同构件匹配了差异化材质：主体三角支撑框架赋予碳纤维编织纹理材质，还原轻量化高强度构件的视觉质感，表面的编织纹理做了凹凸贴图处理，在光照下呈现出真实的碳纤维肌理；行走轮、手摇曲柄、连接销轴等金属构件赋予哑光金属材质，轮缘位置做了轻微的倒角高光处理，还原机加工金属零件的质感；手摇握把部分赋予黑色防滑橡胶材质，和金属曲柄形成明确的材质区分，提升整体渲染的真实感。结构设计上，整体采用三角稳定支撑构型，三个行走轮呈三角分布，可稳定卡合在轨道顶面，避免行走过程中发生侧翻偏移；上部设置大直径带镂空减重孔的传动轮，通过销轴连接手摇曲柄，曲柄端部设置带保险卡扣的连接环，可外接牵引构件；三个行走轮均通过带防松结构的六角销轴与三角支架连接，轮体可绕销轴自由转动，手摇驱动时动力通过曲柄传递至传动轮，带动整体沿轨道平稳行进。设计过程中优先考虑了轻量化需求，三角支架采用镂空构型搭配碳纤维材质，在保证结构强度的前提下尽可能降低整体自重，同时所有连接销轴都采用标准件规格，方便后期加工替换；轮体采用中间内凹的型面设计，可适配常见的圆轨或方轨结构，提升机构的适用范围。建模时对所有运动副都添加了运动约束，可直接在软件内模拟手摇驱动下的行走过程，验证传动路径的顺畅度，避免出现卡滞、结构干涉等问题，整体结构紧凑，传动逻辑清晰，可作为小型轨道巡检、轨道作业代步装置的设计参考。
