创意台式胶囊咖啡机外观结构三维设计

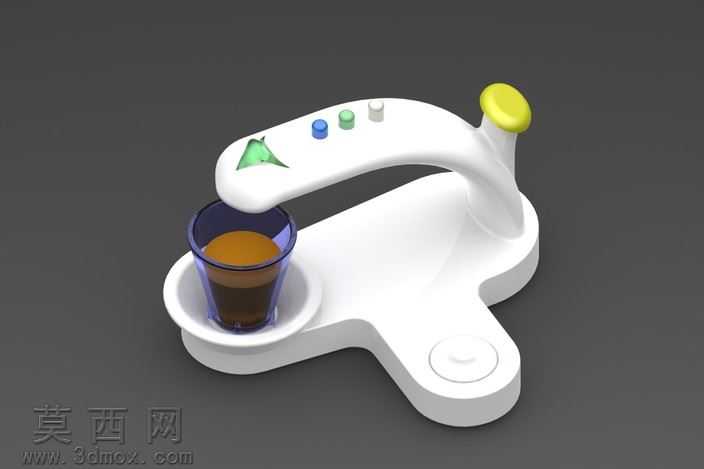

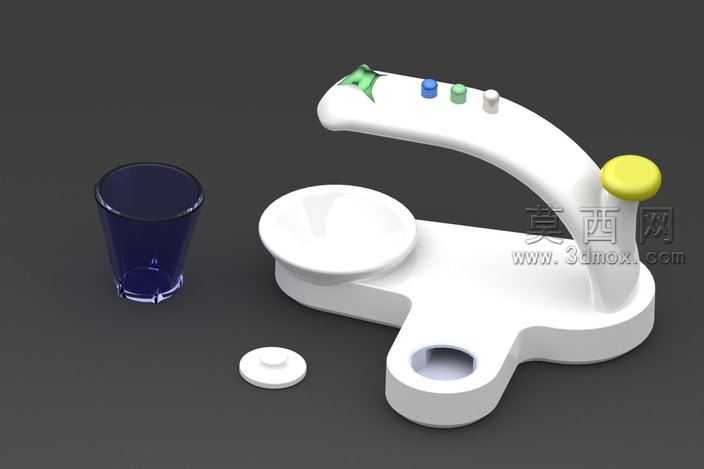

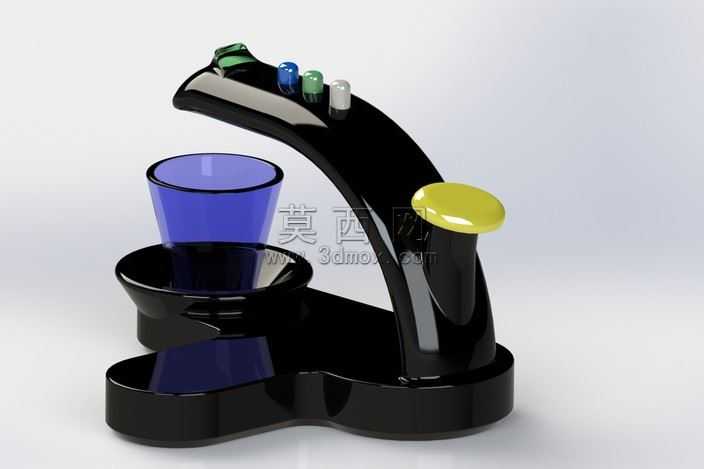

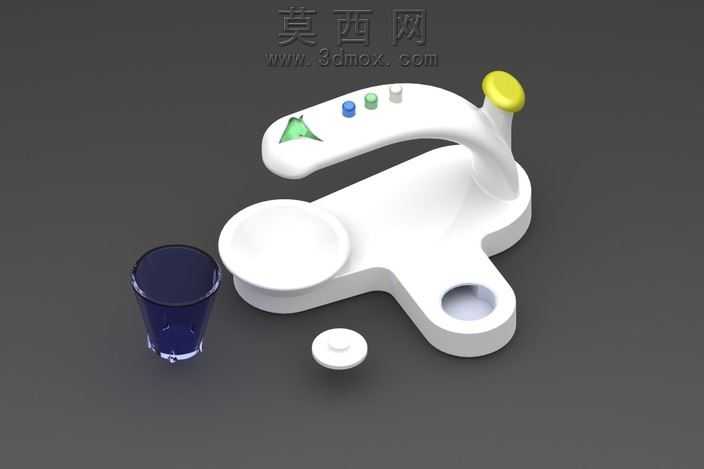

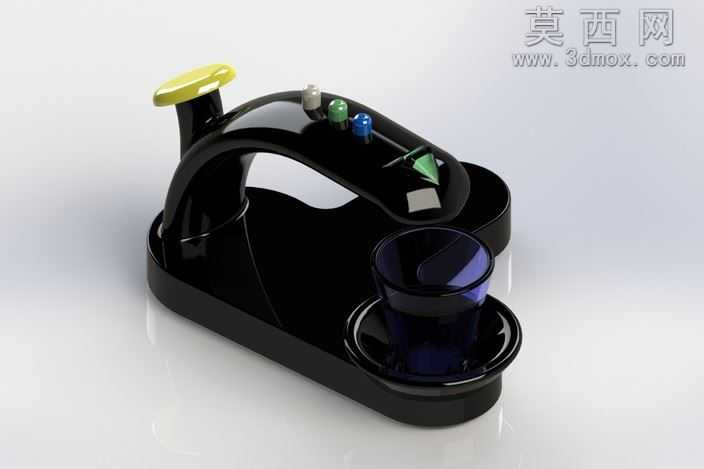

本作品为创意台式胶囊咖啡机的外观结构三维设计，建模过程跨CATIA V5与SolidWorks 2012两款三维软件完成，前期在CATIA V5中完成主体曲面轮廓的基础搭建，依托CATIA强大的自由曲面造型能力，勾勒出咖啡机流畅的弧形支撑臂、圆润的底座轮廓以及杯托区域的顺滑曲面，确保整体外观线条没有生硬折角，符合现代小家电的简约美学设计方向。后续将模型导入SolidWorks 2012中进行重构与细节深化，在SolidWorks环境下完成剩余全部工程结构的设计，包括顶部功能按键的排布结构、侧边黄色操作旋钮的装配位、杯托的承托结构、底座的配重区域设计，同时对各个曲面的衔接处做了连续性优化，消除不同软件建模可能带来的曲面缝隙与曲率断层问题。渲染阶段采用亮面黑色钢琴烤漆作为机身主体材质，调整材质的反射参数与粗糙度，模拟出高光塑料的温润亮泽质感，搭配半透明钴蓝色的接液杯材质，还原高透PC材质的通透折射效果，顶部功能按键分别采用绿、蓝、灰、白不同的哑光塑料材质区分功能，侧边操作旋钮使用亮黄色高光材质做视觉突出，引导用户操作视线。结构设计上充分考虑家用咖啡机的使用场景，弧形支撑臂从底座后侧向上延伸再向前探出，将出液区域设置在杯托正上方，避免出液飞溅，杯托采用双层嵌套结构，既可以承接滴落的残液，也可以适配不同高度的接液杯，底座做了加宽处理，降低整机重心提升放置稳定性，顶部按键沿支撑臂顶面弧度依次排布，符合用户站立操作时的手指触控动线，侧边旋钮设置在支撑臂外侧右手易触碰的位置，操作逻辑符合日常使用习惯。整体设计在保证外观创意性的同时，兼顾了结构的可装配性与使用的实用性，所有零部件的装配间隙都做了合理预留，曲面分模线沿着外观棱线隐藏设置，不会破坏整机的视觉整体性。
