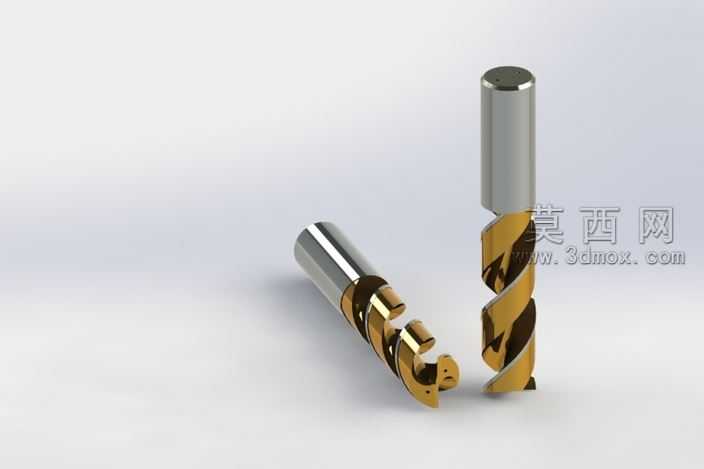

带冷却孔长刃精加工立铣刀三维设计

本模型为带冷却孔的长刃精加工立铣刀，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循精加工立铣刀的实际加工参数与结构规范，对刀具的各个功能部位进行了精准还原。首先针对直柄装夹部位，建模时保证了柄部圆柱度与尺寸精度，还原了柄部与刃部衔接的过渡倒角结构，避免应力集中的结构设计完全符合实际刀具的力学要求。针对螺旋排屑槽结构，建模过程中通过螺旋扫描特征精准控制螺旋升角、槽型曲率，既保证了切屑能够顺畅排出，也预留了足够的刃部强度，适配精加工过程中小切深、快进给的切削工况。刃部的切削齿结构经过精细化建模，还原了端刃与周刃的衔接角度、刃口钝化处理的微小结构，能够体现精加工立铣刀获得高加工表面质量的结构基础。冷却孔结构采用内部孔道扫描建模，还原了从柄部端面延伸至刃部末端的贯通冷却通道，孔道走向贴合螺旋槽的曲率分布，能够在实际切削过程中将切削液精准输送至切削热集中的刃口区域，有效降低切削温度，延长刀具使用寿命，同时避免工件因切削热产生变形，提升精加工精度。材质渲染阶段，针对刀具不同部位进行了差异化材质设置：柄部采用哑光高速钢材质，还原金属基体的磨砂质感，体现装夹部位的耐磨属性；刃部采用镀钛金色硬质合金材质，通过调整金属反射率、粗糙度参数，还原涂层刀具的金属光泽与高硬度质感，同时区分出刃口与排屑槽的光影层次，清晰展现槽型的立体结构。渲染场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，突出刀具的螺旋结构特征与冷却孔的细节，让整体模型的视觉呈现贴近真实工业产品的展示效果。设计过程中充分考虑了精加工立铣刀的实际应用场景，针对难加工材料的精加工需求，优化了长刃部分的刚性结构设计，在保证有效切削长度的前提下，通过合理的芯厚设计提升刃部抗振性能，减少精加工过程中的振刀纹问题，保证加工表面的光洁度。整体模型结构完整，细节还原度高，既可以作为数控加工教学的演示模型，也能够为刀具设计优化提供结构参考，清晰展现了现代精加工立铣刀的结构特点与功能设计逻辑。
