Creo简装模拟机械零件结构分析教程

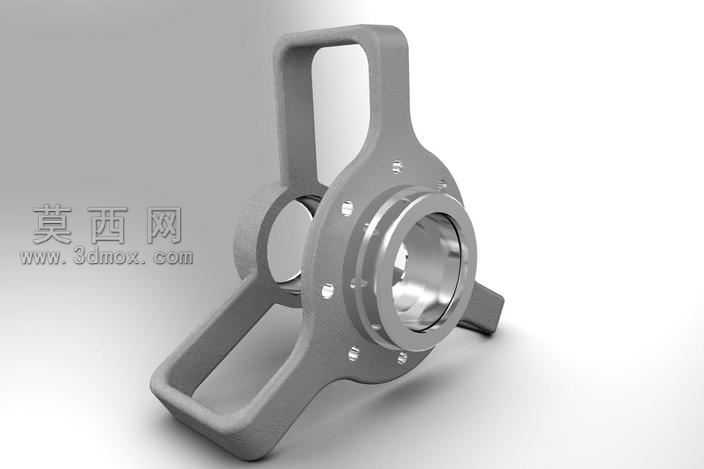

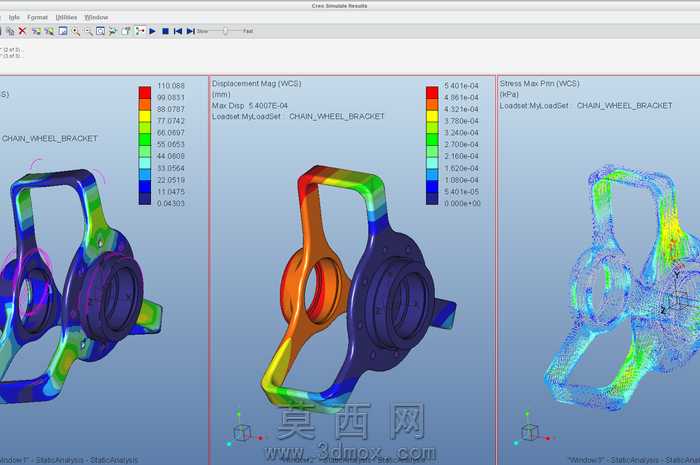

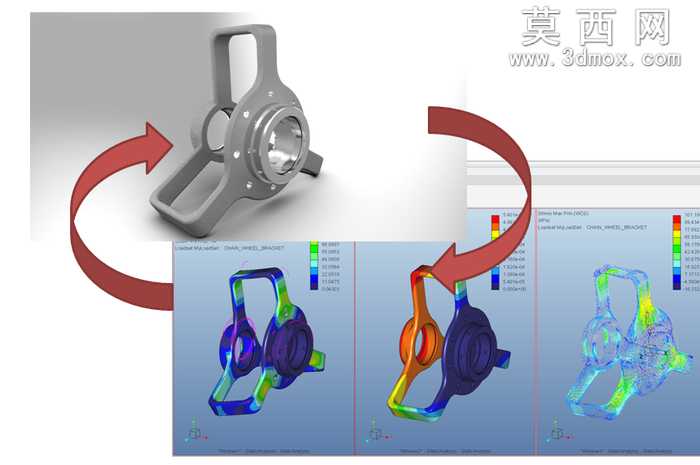

本次教程围绕机械类带安装座的环形支撑零件展开，讲解在Creo简装模块中完成建模与结构仿真的完整流程。首先在建模阶段，需要先梳理零件的功能结构：该零件包含握持式支撑臂、带安装孔的环形主体、中心装配通孔三个核心部分，建模时先通过旋转特征生成环形基体，再通过拉伸特征构建支撑臂的基础轮廓，随后对支撑臂与环形主体的衔接位置做圆角过渡处理，避免应力集中，最后通过阵列特征完成环形基体上的安装孔排布，保证孔位的位置度符合装配要求。建模完成后进入简装仿真模块，首先需要为零件赋予对应的金属材质参数，设置弹性模量、泊松比、密度等基础力学属性，随后根据零件的实际安装工况添加约束：将环形端面的安装孔设置为固定约束，模拟零件通过螺栓锁紧在装配基座上的状态，再在中心通孔位置添加对应方向的工作载荷，模拟零件工作时承受的外部作用力。完成前处理后运行仿真计算，待计算完成后即可生成对应的应力云图、位移云图，通过云图的色彩分布可以直观查看零件不同位置的应力大小：蓝色区域为低应力区，代表该位置结构强度冗余充足，红橙区域为高应力区，代表该位置是结构受力的薄弱点，需要重点校核强度是否满足设计要求。通过这种建模与仿真相结合的方式，可以在设计阶段快速验证零件结构的合理性，无需制作实体样机即可完成初步的力学性能校验，大幅缩短产品的研发周期，降低设计迭代的成本。在仿真过程中需要注意网格划分的精度，对于应力集中的衔接位置可以适当加密网格，提升计算结果的准确性，同时要保证约束与载荷的设置完全匹配实际工况，避免仿真结果与实际受力情况出现偏差，最终通过仿真结果调整零件的局部壁厚、圆角尺寸，让零件在满足强度要求的前提下尽可能轻量化，实现结构的优化设计。
