推拉式快速压紧夹钳结构设计

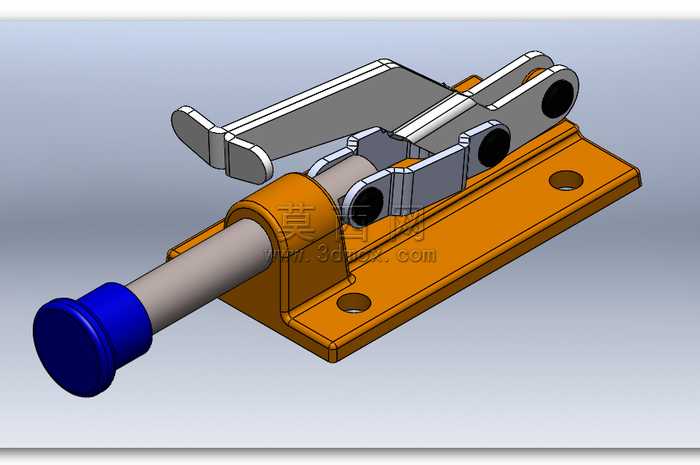

本作品为推拉式手动快速夹紧夹钳的三维结构设计，整体建模过程严格遵循机械加工零件的实际尺寸比例，在三维建模软件中完成全参数化零件绘制与整机装配。建模阶段首先完成底座的特征构建，采用拉伸凸台命令生成带安装孔的橙黄色安装底板，底板上的两个沉头安装孔严格按照紧固件安装尺寸设计，保证夹钳可通过螺栓稳固固定在工装台面上，底座上部的支撑凸台通过拉伸与圆角命令处理，避免应力集中的同时保证与滑动轴套的配合精度。其次完成滑动推杆组件的建模，金属推杆采用圆柱拉伸特征生成，端部设计蓝色塑料材质的按压帽，通过旋转凸台命令做出按压帽的防滑边缘造型，推杆中部与肘节连杆机构的连接部位设计有环形卡槽，用于安装卡簧实现连杆的轴向定位，保证机构运动时无窜动。肘节锁紧机构是本夹钳的核心结构，建模时通过多组连杆的铰接配合实现死点锁紧功能，两组对称布置的压板连杆通过销轴与推杆、底座铰接，手柄部分采用符合人体工学的弯折造型，边缘做圆角过渡处理，模拟实际冲压钢板手柄的形态，所有铰接孔均按照销轴的配合公差设计，保证装配后机构运动顺畅无卡滞。材质渲染阶段，对安装底座赋予橙色喷塑金属材质，模拟工装夹具常用的表面喷涂效果，推杆与连杆组件赋予磨砂不锈钢材质，还原金属加工件的哑光金属质感，端部按压帽赋予深蓝色硬质塑料材质，手柄部位赋予银灰色冷轧钢板材质，不同材质的区分清晰展现各零件的功能属性。装配过程中严格按照实际装配顺序添加配合关系，底座与轴套为同轴配合加端面重合配合，推杆与轴套为滑动同轴配合，各连杆之间为铰接同轴配合，手柄与驱动连杆之间添加角度限位配合，完整还原夹钳从松开到锁紧的全行程运动状态，可通过拖动手柄实现机构的运动仿真，直观展示肘节机构过死点锁紧的工作原理。设计过程中充分考虑手动夹具的操作便利性，手柄的操作力臂经过合理优化，保证操作人员仅需较小的按压力即可实现工件的可靠夹紧，锁紧状态下依靠肘节机构的死点特性实现自锁，即使承受较大的反向推力也不会松脱，可广泛应用于工装焊接、零件加工定位、装配工装等场景的快速夹紧作业，整体结构紧凑，零件数量少，加工工艺性好，具备较高的实际应用参考价值。
