车辆用P30安全链锁具结构设计

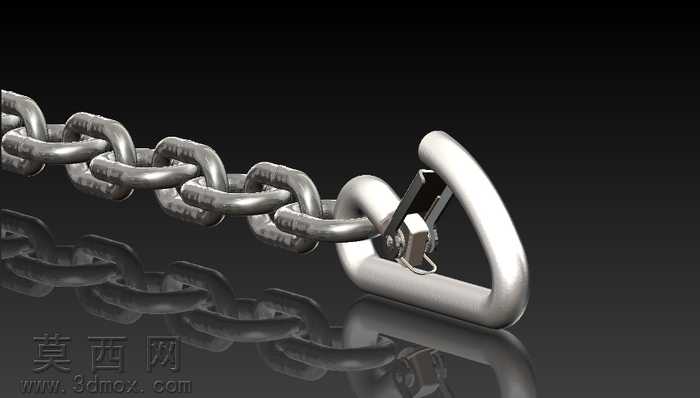

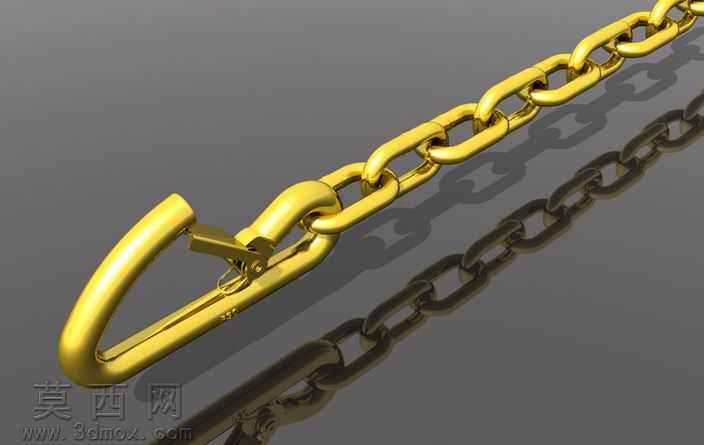

本作品为车辆配套使用的1/4英寸规格安全链锁具三维设计，整体建模过程严格遵循五金配件的实际生产尺寸标准，在三维建模软件中完成全参数化结构搭建。建模阶段首先完成链环的单体结构绘制，每一节链环均采用圆钢弯折成型的真实结构还原，通过阵列与配合约束完成整段链条的装配，确保相邻链环之间的活动间隙符合实际使用的转动需求，避免出现结构干涉问题，还原链条可灵活弯折、拖拽的真实物理特性。锁扣部分采用三角形快挂结构设计，建模时精准还原了锁舌、弹簧顶销、卡扣基座的内部装配关系，锁舌的转动轴位置、弹簧的预压行程都经过参数校核，保证锁扣闭合后可实现可靠锁止，不会受外力拉扯意外脱开。材质渲染阶段，整体金属部件采用镀锌合金钢材质表现，通过调整材质的反射率、粗糙度参数，还原金属表面经过抛光镀锌后的银亮金属质感，同时添加细微的表面磨砂纹理，避免渲染效果过于塑料化；场景搭建时采用深色反光地面，添加柔和的环境补光与轮廓光，突出链条与锁扣的金属立体感与结构细节，清晰展现链环之间的扣合结构与锁扣的开合机构。设计思路上，该安全链明确限定为车辆辅助固定使用，不适用于起重作业场景，因此在结构强度校核时，按照车辆牵引、货物固定的常规载荷设定安全系数，链环的线材直径设定为7毫米，兼顾结构强度与整体重量，避免过度设计造成材料浪费。锁扣的开合结构采用弹簧自动复位设计，使用时只需按压锁舌即可完成挂接，松开后锁舌自动回弹锁止，操作便捷，同时在锁舌处添加了防脱卡位，即使受到震动也不会意外开启，充分保障车辆使用过程中的连接可靠性。整组模型的装配关系完全还原实物的组装逻辑，各部件均可拆分查看单独结构，可直接用于五金配件的结构展示、产品宣传渲染，也可作为车辆配套附件设计的参考素材使用。
