镶嵌宝石金属吊坠首饰结构设计

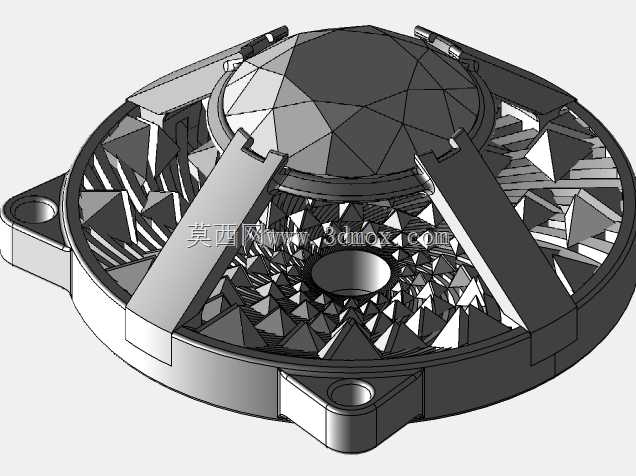

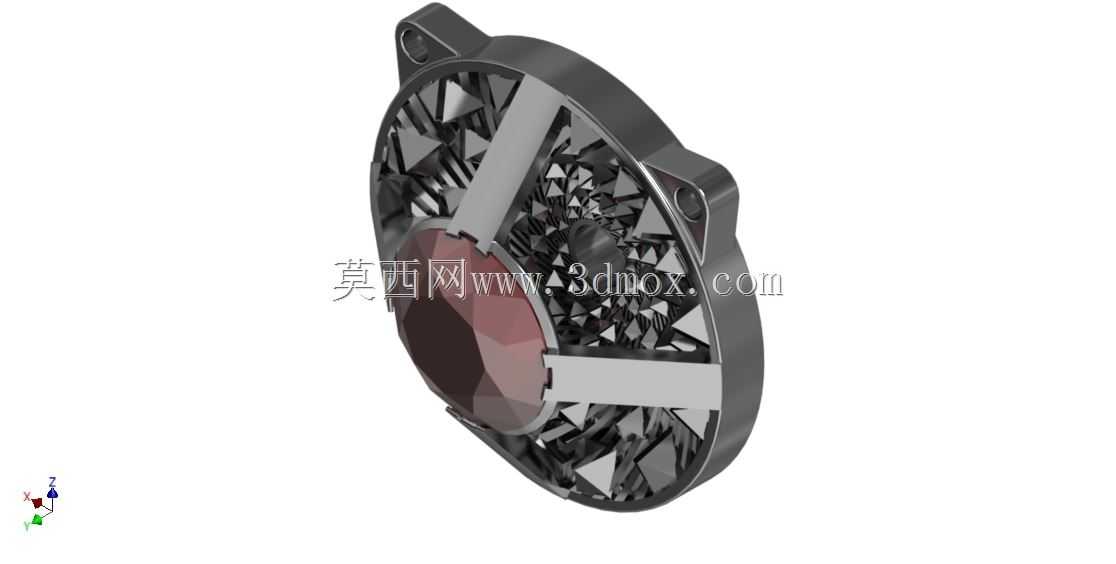

　　这款镶石金属饰件的结构设计，最初是围绕精密失蜡铸造工艺的落地需求展开的，整体采用带双侧固定耳的椭圆薄壳构型，主体轮廓厚度控制在6mm以内，最大外廓直径38mm，两侧安装耳的中心孔距为42mm，孔直径2.2mm，可适配0.8-2mm直径的挂绳或金属链穿过，满足佩戴场景的安装固定需求。设计初期优先考虑了宝石镶嵌的结构可靠性，中心主石采用包镶结合爪镶的复合固定结构，主石安装位的卡槽深度预留1.2mm，卡槽内壁做0.1mm的倒锥处理，避免宝石在日常佩戴受外力碰撞时出现松脱；主石周围的碎钻镶嵌区域，采用密钉镶的阵列排布，每个碎钻的固定位预留0.3mm的钉位凸起，既保证碎钻的固定强度，也能在光线照射下形成连续的反光面，提升饰件的视觉质感。

　　在铸造工艺适配层面，最初的设计方案在饰件背面设置了多组直径0.8mm的蜡模支撑流道，用于失蜡铸造过程中保证薄壁区域的蜡模成型精度，避免薄壳结构出现蜡模变形、浇铸不足的缺陷，但在首次样件浇铸完成后发现，这些细小的支撑流道残留的凸台，在后期抛光工序中很难完全处理平整，会在饰件背面留下明显的打磨痕迹，影响佩戴时的贴合度，因此在结构优化阶段，将背面的分散支撑流道整合为3条宽度2mm的径向加强筋，既保留了铸造过程中的结构支撑作用，加强筋本身也成为背面装饰纹理的一部分，减少了后期打磨的工作量。主石固定位的爪结构最初设计长度为1.5mm，样件组装时发现，爪的长度过短导致宝石卡入后，弯折固定的操作空间不足，强行弯折容易造成爪部断裂，

　　因此将爪的有效长度延长至2.2mm，同时在爪的根部做R0.5mm的圆角过渡，降低应力集中带来的断裂风险。饰件外圈的金属边框做0.5mm的圆弧倒角处理，避免锐边在佩戴过程中刮蹭衣物或皮肤，背面的纹理区域采用凹凸差0.4mm的钻石切面纹理，既可以减少佩戴时与皮肤的接触面积，提升夏季佩戴的透气性，也能通过纹理的漫反射弱化背面的打磨痕迹，降低后期表面处理的工艺难度。在装配逻辑上，主石从饰件正面压入卡槽后，将延长后的爪部向内弯折压紧主石的边缘，再进行整体的抛光和电镀处理，碎钻在主石固定完成后逐一嵌入密钉位，通过挤压钉位的金属边缘实现固定，整个装配流程不需要额外的粘接剂或焊接工序，避免了焊接高温对宝石色泽造成的损伤，

　　也减少了粘接剂老化导致的宝石脱落风险。考虑到日常佩戴的场景，饰件的整体结构做了轻量化处理，整体重量控制在12g以内，避免长时间佩戴造成的坠重感，两侧的安装耳与主体边框做一体化成型设计，耳位的厚度与主体边框保持一致，避免连接处出现应力薄弱点，在受到拉扯外力时不会出现耳位断裂的情况。
